So sánh Danfoss KP1, KP5, KP15: Chọn sao cho chuẩn?

Trong các hệ thống lạnh công nghiệp (Chiller, kho lạnh) hoặc các trạm bơm, máy nén khí quy mô lớn, việc bảo vệ động cơ khỏi các sự cố chênh lệch áp suất là nguyên tắc sống còn. Chỉ một lần áp suất hút tụt quá sâu hoặc áp suất đẩy tăng vọt vượt ngưỡng, máy nén có thể bị cháy cuộn dây, gãy trục hoặc thậm chí nổ block.

Để giải quyết vấn đề này, dòng công tắc áp suất Danfoss series KP đã trở thành tiêu chuẩn vàng trong ngành cơ điện (MEP). Tuy nhiên, đứng trước 3 mã sản phẩm phổ biến nhất là Danfoss KP1, KP5 và KP15, rất nhiều kỹ thuật viên trẻ và chủ đầu tư thường lúng túng. Việc không nắm rõ sự khác biệt giữa áp suất thấp, áp suất cao và áp suất kép có thể dẫn đến việc chọn sai thiết bị, đấu nối nhầm chân tín hiệu, gây vô hiệu hóa toàn bộ hệ thống bảo vệ.

Trong bài viết này, các chuyên gia MEP từ Vật Tư Gia Hưng sẽ mổ xẻ chi tiết thông số, chức năng và ứng dụng thực chiến của bộ ba KP1, KP5, KP15, giúp bạn đưa ra quyết định chính xác tuyệt đối cho dự án của mình.

Tóm tắt nhanh

• Danfoss KP1 (Áp suất thấp): Chuyên dùng để bảo vệ ngắt máy khi áp suất hút (đầu vào) tụt xuống quá thấp. Dải đo thường từ -0.2 đến 7.5 bar. Chống cạn nước cho bơm hoặc chống đóng băng dàn lạnh.
• Danfoss KP5 (Áp suất cao): Chuyên dùng để ngắt máy khi áp suất đẩy (đầu ra) tăng quá cao. Dải đo từ 8 đến 32 bar. Bảo vệ quá áp màng lọc, kẹt đường ống hoặc quạt dàn ngưng hỏng.
• Danfoss KP15 (Áp suất kép): Tích hợp cả 2 chức năng của KP1 và KP5 trong cùng một thân vỏ. Tiết kiệm không gian, giảm chi phí vật tư và thi công, bảo vệ toàn diện cho block máy nén.
• Cốt lõi khi chọn mua: Xác định đúng môi chất (nước, khí nén, gas lạnh Fluorinated), chuẩn ren kết nối (thường là ren loe 1/4 inch) và kiểu reset (Tự động – Auto hay Bằng tay – Manual).

Giải phẫu kỹ thuật công tắc áp suất Danfoss KP1

Công tắc áp suất Danfoss KP1 là dòng thiết bị chuyên biệt để kiểm soát “áp suất thấp” (Low Pressure Switch).

Nguyên lý hoạt động và nhiệm vụ

Nhiệm vụ chính của KP1 là giám sát áp lực tại đường hút (Suction line) của máy nén hoặc đầu vào của máy bơm nước. Khi áp suất trong hệ thống sụt giảm xuống dưới mức cài đặt (Cut-out), màng xếp (bellows) bên trong thiết bị sẽ co lại, tác động cơ học lên cơ cấu đòn bẩy để chuyển đổi trạng thái của tiếp điểm điện SPDT (Single Pole Double Throw). Ngay lập tức, nguồn điện cấp cho cuộn hút contactor sẽ bị ngắt, dừng động cơ để bảo vệ an toàn.

Khi áp suất phục hồi trở lại mức an toàn (Cut-in = Cut-out + Differential), tiếp điểm sẽ tự động đóng lại (nếu chọn loại Auto Reset) để hệ thống tiếp tục vận hành.

Ứng dụng thực tế của KP1

• Hệ thống lạnh (Chiller, kho lạnh): Bảo vệ máy nén không bị chạy chân không (hiện tượng hút cạn gas). Nếu máy chạy thiếu gas, nhiệt độ cuộn dây động cơ sẽ tăng cực nhanh do không có môi chất lạnh làm mát, dẫn đến cháy block. KP1 đóng vai trò như một “vệ sĩ” ngắt máy ngay khi áp suất gas hồi về quá yếu.

• Hệ thống bơm cấp nước: Sử dụng làm công tắc chống cạn. Khi bể chứa cạn nước, áp suất đường ống tụt, KP1 ngắt bơm để chống chạy khô (dry-run), bảo vệ phốt cơ khí và cánh bơm không bị ma sát sinh nhiệt gây cháy rớt màng.

Phân tích chuyên sâu công tắc áp suất Danfoss KP5

Trái ngược với KP1, Danfoss KP5 là dòng công tắc “áp suất cao” (High Pressure Switch), được thiết kế để chịu được áp lực cực lớn ở đầu đẩy của hệ thống.

Nguyên lý hoạt động và nhiệm vụ

KP5 giám sát áp lực tại đường đẩy (Discharge line). Trong quá trình vận hành, nếu xảy ra sự cố khiến áp suất ngưng tụ (condensing pressure) tăng vọt bất thường vượt ngưỡng cài đặt (Cut-out), màng xếp của KP5 sẽ giãn nở tối đa, kích hoạt cơ cấu ngắt tiếp điểm điện để dừng máy nén/bơm ngay lập tức.

Điểm đặc biệt của áp suất cao là tính chất nguy hiểm của nó. Nếu không ngắt kịp thời, áp lực có thể xé toạc đường ống, làm nổ bầu ngưng, gây nguy hiểm đến tính mạng kỹ thuật viên và thiệt hại tài sản khổng lồ. Do đó, các dòng KP5 thường được trang bị cơ chế Reset bằng tay (Manual Reset). Tức là khi đã ngắt vì quá áp, máy sẽ không tự khởi động lại dù áp đã giảm, mà bắt buộc kỹ sư vận hành phải đến tận nơi, kiểm tra xử lý sự cố, sau đó nhấn nút “Reset” màu đỏ trên vỏ máy để hệ thống chạy lại.

Ứng dụng thực tế của KP5

• Bảo vệ dàn nóng hệ thống lạnh: Khi quạt giải nhiệt dàn nóng bị cháy, hoặc dàn ngưng quá dơ bẩn, nhiệt không tản được ra môi trường, áp suất gas đẩy sẽ tăng dữ dội. KP5 sẽ ngắt hệ thống để ngăn ngừa cháy nổ block.

• Hệ thống bơm PCCC / Bơm tăng áp: Ngắt bơm khi đường ống đã đạt đủ áp lực thiết kế, tránh tình trạng vỡ màng bình tích áp hoặc bục vỡ các khớp nối mềm trên mạng lưới ống.

• Hệ thống máy nén khí: Kiểm soát chu kỳ chạy/dừng của máy nén khí piston dựa trên áp lực cài đặt của bình chứa.

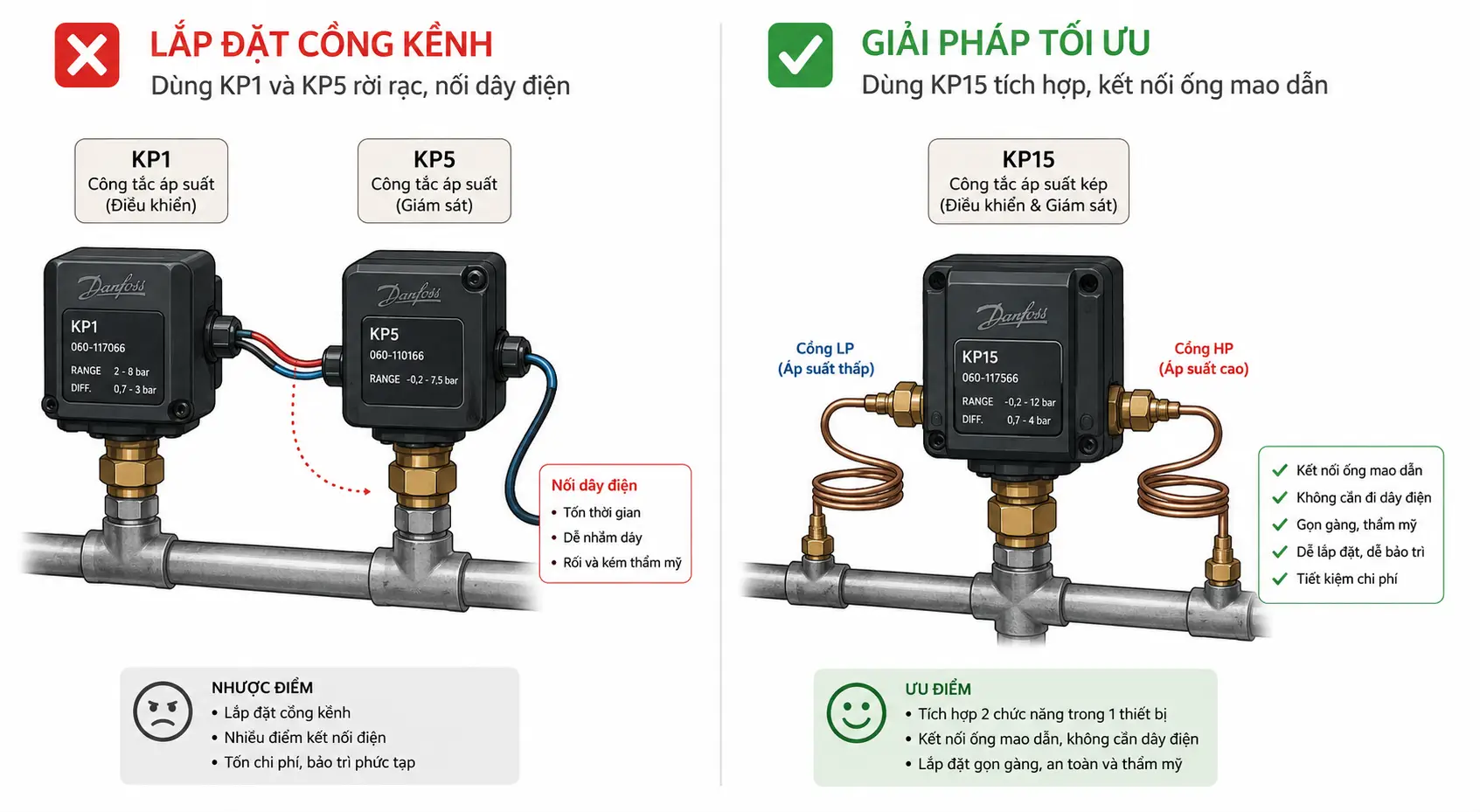

Sức mạnh tích hợp của công tắc áp suất kép Danfoss KP15

Nếu một hệ thống máy nén lạnh cần bảo vệ cả đầu hút (áp thấp) và đầu đẩy (áp cao), thay vì phải mua và lắp đặt rời rạc một bộ KP1 và một bộ KP5, các kỹ sư sẽ ưu tiên sử dụng Danfoss KP15. Đây là công tắc áp suất kép (Dual Pressure Switch).

Cấu tạo và ưu điểm vượt trội

KP15 bao gồm hai bầu cảm biến áp suất riêng biệt (một cho dải áp thấp, một cho dải áp cao) nhưng cùng tác động chung vào một hệ thống tiếp điểm điện.

• Tiết kiệm không gian và chi phí: Thay vì phải khoan hàn 2 vị trí trên hệ thống ống để lấy tín hiệu áp suất, đấu nối 2 đường cáp điện, bạn chỉ cần xử lý với một thiết bị duy nhất. Điều này giúp tủ điện gọn gàng hơn, thi công nhanh hơn.

• Logic điều khiển an toàn tuyệt đối: Tiếp điểm của KP15 được thiết kế nối tiếp bên trong. Chỉ cần một trong hai điều kiện (áp hút quá thấp HOẶC áp đẩy quá cao) xảy ra, tiếp điểm sẽ mở và ngắt toàn bộ mạch điện điều khiển.

• Tùy biến đa dạng: KP15 cho phép kỹ thuật viên tùy chọn các cơ chế Reset khác nhau. Phổ biến nhất là dải áp thấp tự động Reset (Auto), trong khi dải áp cao yêu cầu Reset bằng tay (Manual), đáp ứng đúng tiêu chuẩn an toàn cho hệ thống lạnh công nghiệp.

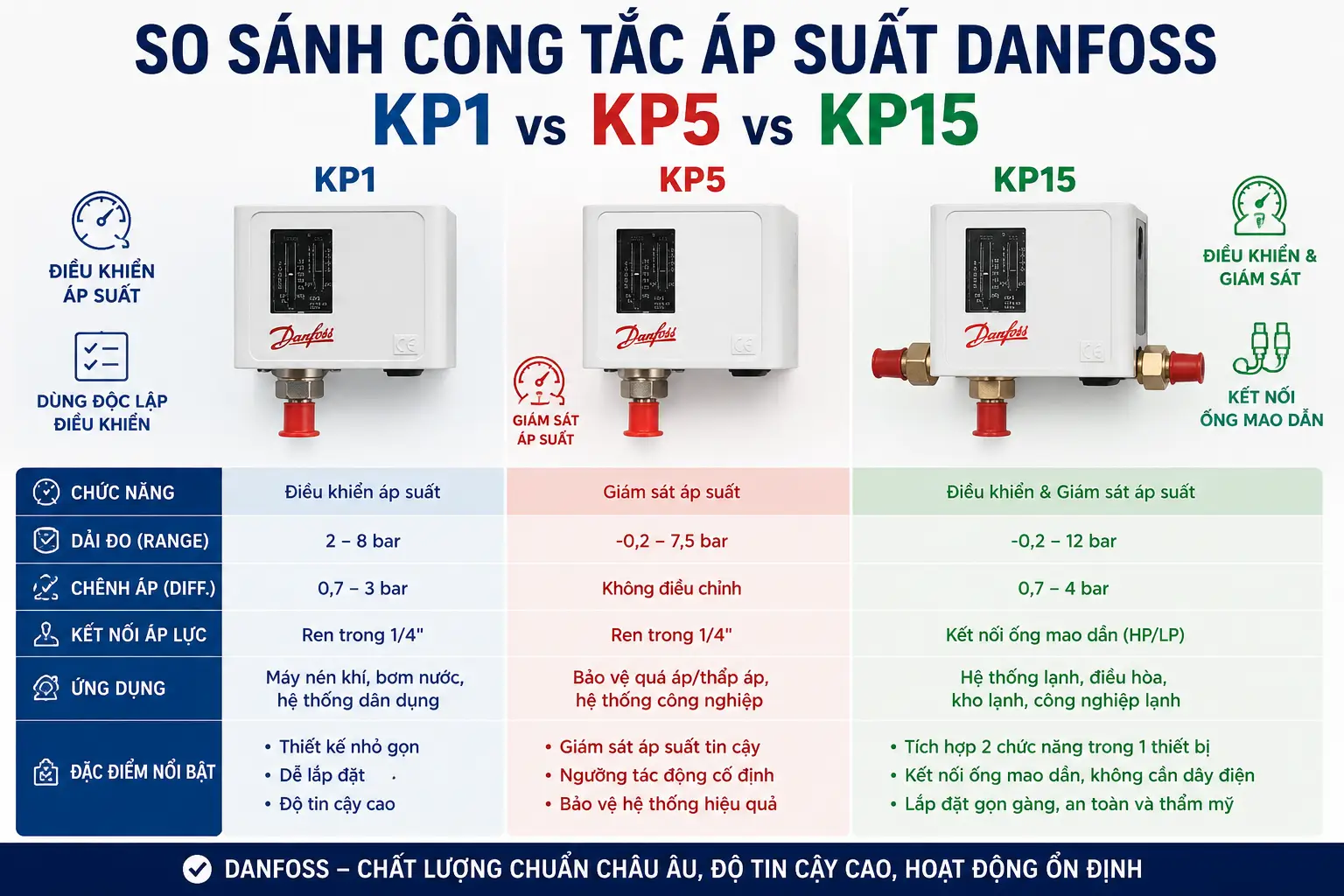

Bảng so sánh thông số kỹ thuật chi tiết KP1, KP5 và KP15

Để dễ dàng đối chiếu, Vật Tư Gia Hưng tổng hợp bảng thông số cơ bản nhất của 3 mã sản phẩm này (Lưu ý: Thông số có thể thay đổi nhẹ tùy vào mã đuôi cụ thể của nhà máy Danfoss sản xuất):

Hướng dẫn đấu nối điện cho series Danfoss KP

Đây là bước cực kỳ quan trọng. Rất nhiều trường hợp mua đúng thiết bị nhưng đấu sai chân tín hiệu khiến công tắc mất tác dụng. Công tắc Danfoss sử dụng cơ cấu tiếp điểm SPDT (Single Pole Double Throw), thường có 3 chân cơ bản: Chân 1 (Line – Nguồn chung), Chân 2 và Chân 4.

1. Đấu nối Danfoss KP1 (Áp thấp)

• Mục tiêu: Đủ áp thì máy chạy, tụt áp thì ngắt.

• Cách đấu: Cấp nguồn điều khiển (vd 220V) vào Chân 1. Dây ra cuộn hút Contactor đấu vào Chân 4.

• Giải thích: Khi áp suất trong ống cao hơn mức Cut-in (an toàn), tiếp điểm 1-4 sẽ đóng, cấp điện cho contactor. Khi áp suất tụt xuống bằng mức Cut-out (nguy hiểm), tiếp điểm lật từ 1-4 sang 1-2. Mạch 1-4 hở, máy dừng. Bạn có thể đấu dây còi báo động vào Chân 2.

2. Đấu nối Danfoss KP5 (Áp cao)

• Mục tiêu: Áp bình thường thì máy chạy, áp tăng quá ngưỡng thì ngắt.

• Cách đấu: Cấp nguồn vào Chân 1. Dây ra cuộn hút Contactor đấu vào Chân 2.

• Giải thích: Ở mức áp suất bình thường (thấp hơn Cut-out), tiếp điểm 1-2 đóng. Khi áp suất tăng vọt quá ngưỡng cài đặt (Cut-out), màng xếp căng lên đẩy tiếp điểm lật từ 1-2 sang 1-4. Lập tức nguồn ra contactor bị ngắt. Lúc này Chân 4 có thể dùng để kích hoạt còi đèn báo lỗi quá áp.

3. Đấu nối Danfoss KP15 (Áp kép)

KP15 phức tạp hơn một chút vì có hệ thống chân đấu nối cho cả hai phía. Thông thường, dòng điện sẽ đi qua tiếp điểm chung. Khi một bên (áp thấp hoặc áp cao) có sự cố, cơ cấu cơ học bên trong sẽ lập tức hất văng tiếp điểm để hở mạch nguồn điều khiển. Bảng hướng dẫn in bên trong nắp nhựa của KP15 cung cấp sơ đồ đi dây rất rõ ràng cho từng kiểu bảo vệ, thợ điện cần đọc kỹ sơ đồ này trước khi cấp nguồn.

Xem thêm: Công tắc áp suất 3 pha vs 1 pha: Sự khác biệt và sơ đồ đấu nối chi tiết

4 Lỗi thường gặp khi lắp đặt series KP và cách khắc phục

Với tư cách là chuyên gia cung cấp vật tư MEP, Vật Tư Gia Hưng thường xuyên nhận được yêu cầu hỗ trợ từ các công trường về những lỗi phát sinh sau khi lắp đặt. Dưới đây là 4 lỗi kinh điển:

Lỗi 1: Cài đặt sai hệ số Diff (Độ chênh áp)

• Hiện tượng: Máy nén/Bơm chạy nhấp nhả (Cycling) liên tục. Vừa ngắt xong vài giây lại đóng.

• Nguyên nhân: Kỹ thuật viên vặn lò xo Diff (bên phải) quá nhỏ. Khi máy ngắt, áp suất trong ống phục hồi rất nhanh, chạm ngay mức Cut-in, khiến máy khởi động lại.

• Cách khắc phục: Nới lỏng lò xo Diff để nới rộng khoảng cách giữa điểm ngắt và điểm chạy lại. Ví dụ cài áp ngắt ở 2 bar, muốn áp lên 4 bar máy mới chạy lại thì vặn Diff = 2 bar.

Lỗi 2: Xì gas/nước tại chân kết nối ren 1/4 inch

• Nguyên nhân: Đa số Danfoss KP dùng chuẩn ren loe (Flare connection). Nhiều thợ không dùng ống đồng lả miệng (loe) cùng tán đồng đai ốc, mà lại dùng băng tan (Teflon) quấn vào ren ngoài rồi vặn thẳng vào măng sông ren trong chuẩn NPT hoặc G. Điều này sai hoàn toàn về tiêu chuẩn cơ khí, dẫn đến xì môi chất.

• Cách khắc phục: Cắt ống đồng đường kính 6mm (1/4″), dùng bộ nong loe ống đúng kỹ thuật, đưa đai ốc rắc-co vào vặn siết chặt ép hai bề mặt côn kim loại vào nhau. Tuyệt đối không dùng băng tan.

Lỗi 3: Gãy ống mao (Capillary tube) do rung động

• Nguyên nhân: Lắp trực tiếp công tắc áp suất lên thân máy nén hoặc hệ thống bơm có độ rung lắc mạnh. Theo thời gian, lực rung làm xé rách chân ống mao hoặc chân ren đồng.

• Cách khắc phục: Phải treo tường hoặc gá cố định thân công tắc áp suất trên bảng điện cách ly với nguồn rung. Đoạn nối từ ống chính vào công tắc phải dùng ống mao dẫn bằng đồng uốn hình vòng xoắn ốc (ruột gà) hoặc dùng ống xiphong (siphon) để triệt tiêu rung chấn cơ học.

Lỗi 4: Máy không chạy lại được dù áp suất đã bình thường

• Nguyên nhân: Bạn đang dùng phiên bản có cơ chế Manual Reset (Khôi phục bằng tay).

• Cách khắc phục: Kiểm tra lại nút bấm nhỏ màu đỏ hoặc xanh trên vỏ máy. Nếu nó đang ở trạng thái lồi ra (đã nhảy bảo vệ), bạn cần dùng tay nhấn mạnh vào để reset lại lẫy cơ học.

Lựa chọn đúng thiết bị: Bí quyết từ Vật Tư Gia Hưng

Để hệ thống vận hành trơn tru hàng chục năm, việc đọc hiểu lý thuyết là chưa đủ. Bạn cần một nguồn cung cấp thiết bị chuẩn xác, chính hãng. Hiện nay trên thị trường, công tắc áp suất Danfoss bị làm giả, làm nhái rất nhiều với giá rẻ mạt. Cảm biến màng xếp của hàng nhái sử dụng hợp kim kém chất lượng, sau một thời gian ngắn sẽ bị “mỏi lò xo”, báo sai áp lực, dẫn đến việc không ngắt máy khi có sự cố.

Tại Vật Tư Gia Hưng, chúng tôi tự hào là đơn vị phân phối các thiết bị đo lường áp suất và nhiệt độ hàng đầu cho các dự án MEP, nhà máy công nghiệp. Khi đến với Gia Hưng, quý khách hàng nhận được:

1. Hàng chính hãng 100%: Đầy đủ giấy tờ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng).

2. Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện của chúng tôi không chỉ bán hàng, mà còn giúp bạn tính toán dải áp suất, lựa chọn đúng model (KP1, KP5 hay KP15), đúng kiểu ren kết nối, đúng loại môi chất (NH3 hay gas lạnh thông thường).

3. Kho hàng có sẵn: Đáp ứng tiến độ thần tốc cho các nhà thầu cơ điện và các nhà máy cần thay thế vật tư khẩn cấp.

Câu hỏi thường gặp (FAQ)

Q1: Công tắc Danfoss KP15 có dùng được cho amoniac (NH3) không?

Trả lời: Các dòng KP tiêu chuẩn (KP1, KP5, KP15) có bầu cảm biến bằng hợp kim đồng thau, do đó không được dùng cho hệ thống lạnh chạy gas Amoniac (NH3) vì sẽ bị ăn mòn thủng bầu ngay lập tức. Với NH3, bạn phải chọn dòng KP có đuôi chữ “A” (ví dụ: KP1A, KP15A). Chữ A ký hiệu cho Ammonia, thiết bị được chế tạo bằng vật liệu thép không gỉ.

Q2: Làm sao để kiểm tra công tắc áp suất còn sống hay đã chết?

Trả lời: Dùng đồng hồ VOM (vạn năng) đo thông mạch. Không cấp điện. Dùng nguồn khí nén ngoài hoặc máy bơm có đồng hồ chuẩn bơm áp lực vào chân công tắc. Xoay núm cài đặt áp suất (Range) đi qua mức áp lực đang bơm vào, nếu nghe tiếng “tạch” cơ học rõ ràng và đồng hồ VOM báo đảo mạch (từ hở sang chập hoặc ngược lại), nghĩa là thiết bị vẫn hoạt động tốt.

Q3: Ký hiệu “IP44” và “IP55” trên vỏ hộp Danfoss KP có nghĩa là gì?

Trả lời: Đây là chỉ số bảo vệ vỏ máy khỏi bụi và nước. KP mặc định thường là IP30 hoặc IP44 (chống bụi lớn, chống nước bắn tóe nhẹ). Nếu lắp đặt ngoài trời, môi trường ẩm ướt trạm bơm, bạn cần mua thêm nắp chụp cao su phụ kiện (Top cover) để nâng cấp lên chuẩn bảo vệ IP55 (chống bụi nhuyễn và chống vòi nước phun áp lực thấp).

Kết luận

Việc lựa chọn giữa Danfoss KP1, KP5 và KP15 không phải là bài toán khó nếu bạn nắm vững chức năng sinh ra của từng loại: KP1 canh gác đầu vào (áp thấp), KP5 phòng ngự đầu ra (áp cao) và KP15 là giải pháp phòng vệ kép toàn diện. Mọi sự cố, mọi sai lầm trong quá trình thiết kế, chọn mã hoặc thi công đấu nối đều phải trả giá bằng sự an toàn của cả một dây chuyền sản xuất.
