Hướng Dẫn Đấu Nối Công Tắc Áp Suất Danfoss KP36 Với Biến Tần

Tác giả: Phan Phương – Chuyên Gia Kỹ Thuật Hệ Thống Bơm & Áp Lực | Vật Tư Gia Hưng

Thông thường, để biến tần (Inverter/VFD) điều khiển máy bơm chạy tự động theo áp suất (PID), chúng ta sử dụng cảm biến áp suất analog (4-20mA hoặc 0-10V). Tuy nhiên, trong rất nhiều ứng dụng thực tế – như hệ thống bơm bảo vệ cạn nước, bơm bù áp PCCC, hoặc chạy đa cấp tốc độ (Multi-step speed) – các kỹ sư lại ưu tiên sử dụng công tắc áp suất cơ học như Danfoss KP36 để cấp tín hiệu Digital cho biến tần.

Bài viết này sẽ cung cấp cho bạn sơ đồ mạch điều khiển chuẩn xác nhất và logic cài đặt thông số trên biến tần để hệ thống vận hành trơn tru, loại bỏ tình trạng nhiễu tín hiệu.

💡 Tóm Tắt Nhanh:

Để đấu nối Danfoss KP36 với biến tần, ta sử dụng tiếp điểm SPDT của rơ le để đóng mạch điều khiển 24VDC của biến tần. Chân chung (Chân 1) của KP36 nối với chân +24V hoặc COM (tùy sơ đồ Sink/Source). Chân thường đóng/mở (Chân 2 hoặc 4) nối vào chân đầu vào kỹ thuật số (DI1/DI2). Trên biến tần, cài đặt tham số Terminal DI tương ứng thành chức năng “Run/Stop” (Chạy/Dừng) hoặc “External Fault” (Báo lỗi ngoại vi) tùy theo mục đích thiết kế.

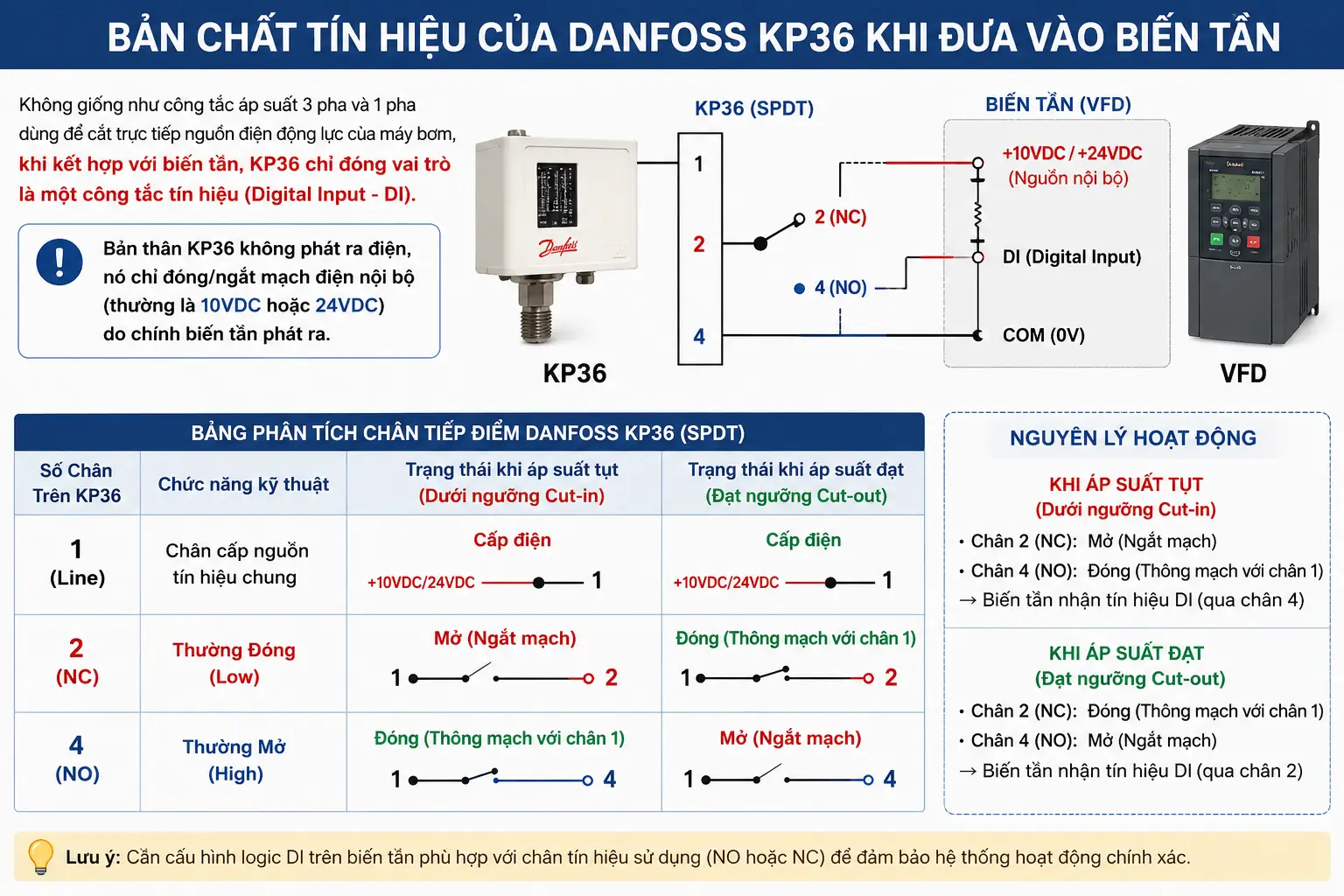

1. Bản Chất Tín Hiệu Của Danfoss KP36 Khi Đưa Vào Biến Tần

Không giống như công tắc áp suất 3 pha và 1 pha dùng để cắt trực tiếp nguồn điện động lực của máy bơm, khi kết hợp với biến tần, KP36 chỉ đóng vai trò là một công tắc tín hiệu (Digital Input – DI).

Bản thân KP36 không phát ra điện, nó chỉ đóng/ngắt mạch điện nội bộ (thường là 10VDC hoặc 24VDC) do chính biến tần phát ra.

Bảng Phân Tích Chân Tiếp Điểm Danfoss KP36 (SPDT):

Mẹo chuyên gia: Hầu hết các ứng dụng gọi bơm chạy khi tụt áp sẽ sử dụng Chân 1 và Chân 4.

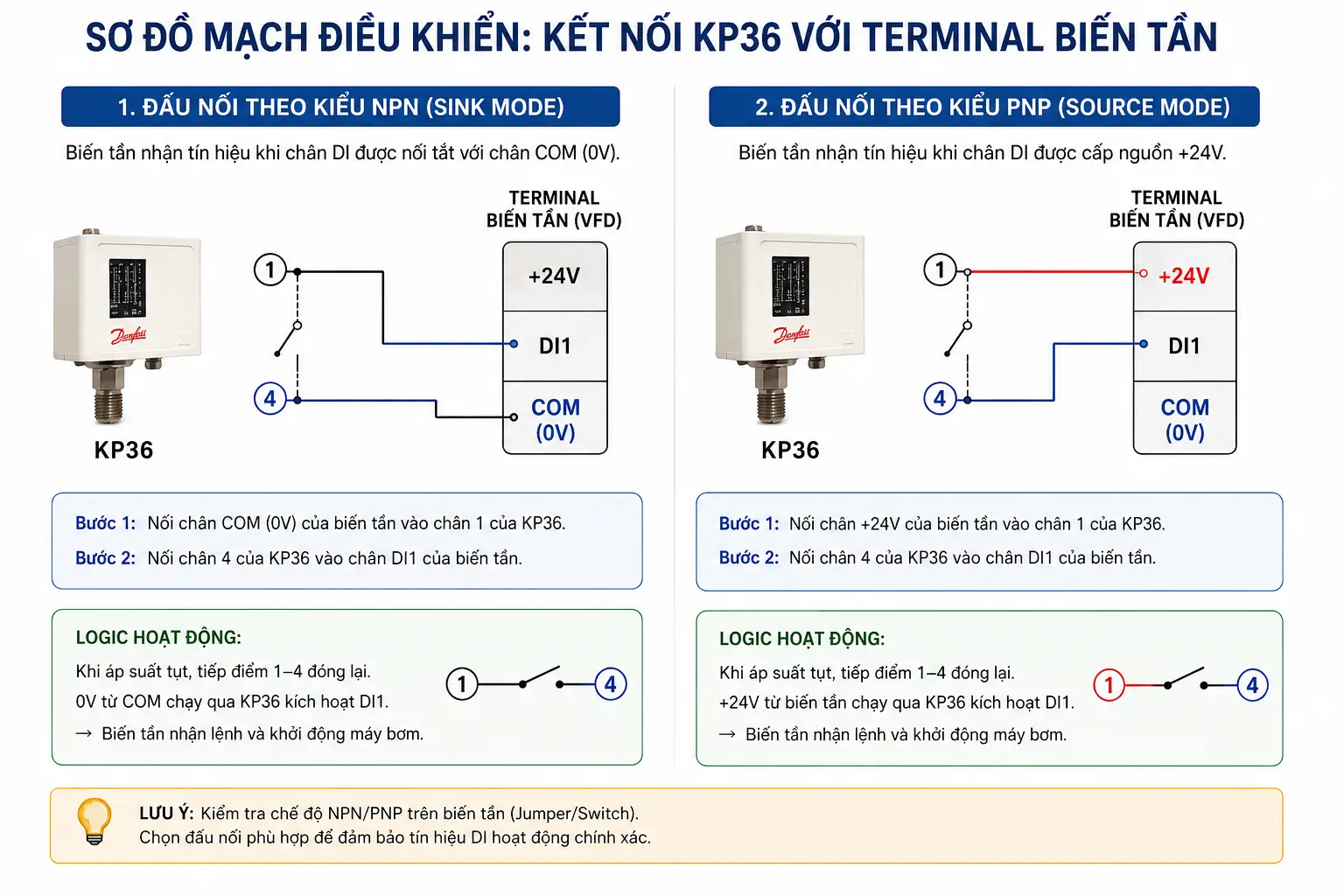

2. Sơ Đồ Mạch Điều Khiển: Kết Nối KP36 Với Terminal Biến Tần

Trên các dòng biến tần hiện đại (như Danfoss VLT, INVT, LS, Yaskawa), mạch điều khiển tín hiệu DI thường có 2 kiểu đấu nối chính: NPN (Sink) và PNP (Source). Tùy thuộc vào việc Jumper/Switch trên board mạch biến tần đang gạt ở chế độ nào, ta sẽ đấu nối Danfoss KP36 tương ứng.

2.1. Đấu nối theo kiểu NPN (Sink Mode – Chế độ phổ biến nhất tại VN)

Ở chế độ này, biến tần nhận tín hiệu khi chân DI được nối tắt với chân COM (GND/0V).

• Bước 1: Dùng 1 sợi dây điện điều khiển (tiết diện 0.5 – 0.75mm2, khuyến khích dùng cáp bọc chống nhiễu), nối từ chân COM (hoặc GND, DCM) của biến tần vào Chân số 1 của Danfoss KP36.

• Bước 2: Nối 1 sợi dây từ Chân số 4 của KP36 về chân đầu vào kỹ thuật số của biến tần, ví dụ DI1 (hoặc S1, X1 tùy hãng).

Logic hoạt động: Khi áp suất tụt, tiếp điểm 1-4 trên KP36 đóng lại, dòng điện 0V từ COM chạy qua KP36 kích hoạt DI1. Biến tần nhận lệnh và khởi động máy bơm.

2.2. Đấu nối theo kiểu PNP (Source Mode)

Ở chế độ này, biến tần nhận tín hiệu khi chân DI được cấp nguồn +24V.

• Bước 1: Nối từ chân +24V (hoặc 24VDC, VCC) trên thanh terminal của biến tần vào Chân số 1 của Danfoss KP36.

• Bước 2: Nối từ Chân số 4 của KP36 về chân DI1.

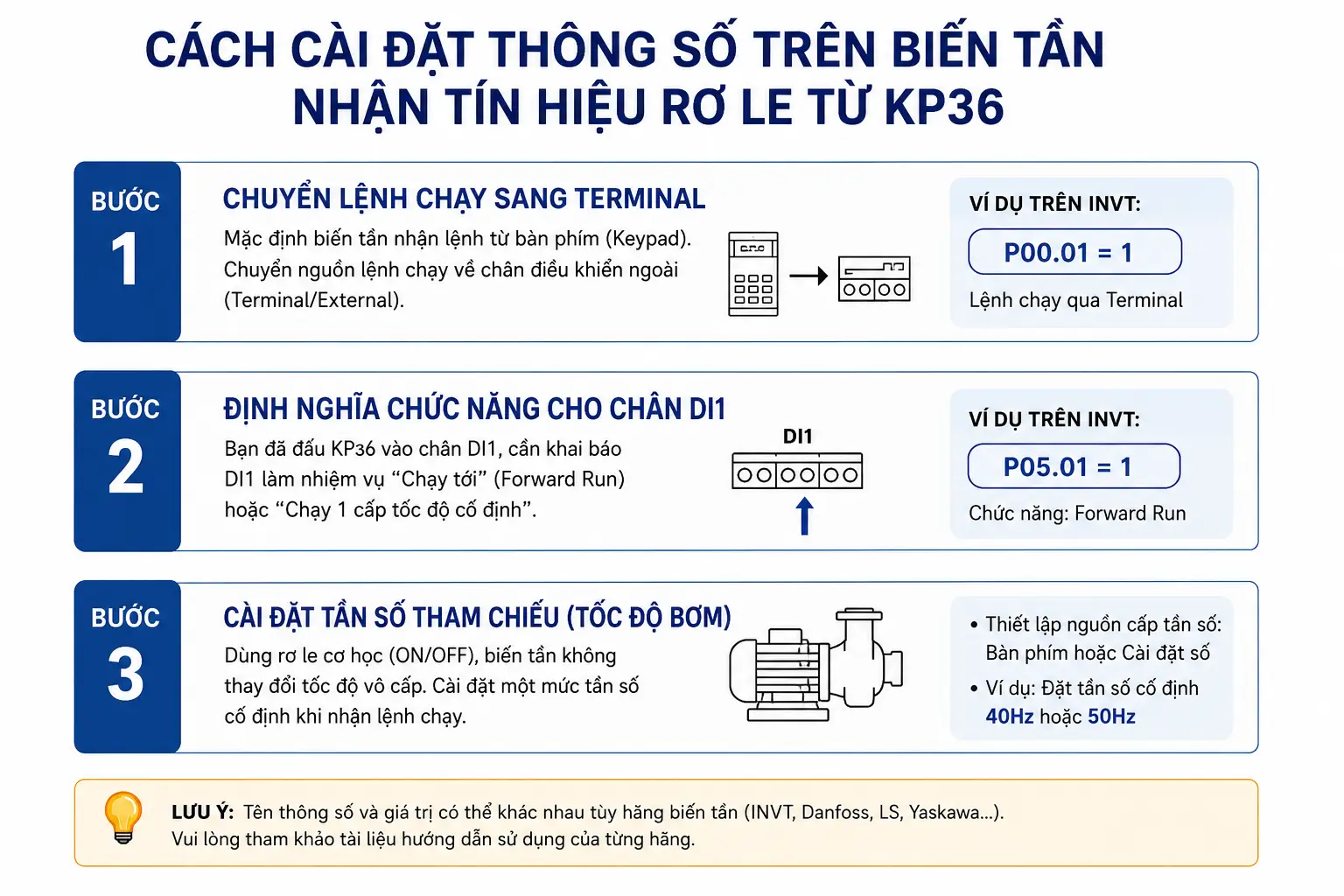

3. Cách Cài Đặt Thông Số Trên Biến Tần Nhận Tín Hiệu Rơ Le

Sau khi đấu dây vật lý xong, biến tần vẫn chưa thể chạy nếu bạn không “khai báo” cho bộ vi xử lý hiểu tín hiệu từ DI1 có ý nghĩa gì. Dưới đây là các bước cài đặt tham số (Parameter) chuẩn chung:

Bước 1: Chuyển lệnh chạy (Command Source) sang Terminal

Mặc định, biến tần nhận lệnh chạy từ bàn phím (Keypad). Bạn phải chuyển nguồn lệnh chạy về chân điều khiển ngoài (Terminal/External).

• Ví dụ trên INVT: Chỉnh P00.01 = 1 (Lệnh chạy qua Terminal).

Bước 2: Định nghĩa chức năng cho chân DI1

Bạn đã đấu KP36 vào chân DI1, giờ cần khai báo DI1 làm nhiệm vụ “Chạy tới” (Forward Run) hoặc “Chạy 1 cấp tốc độ cố định”.

• Ví dụ trên INVT: Chỉnh P05.01 = 1 (Chức năng Forward Run).

Bước 3: Cài đặt tần số tham chiếu (Tốc độ bơm)

Do dùng rơ le cơ học (chỉ có ON/OFF, không có Analog), biến tần không thể thay đổi tốc độ vô cấp. Bạn cần cài đặt một mức tần số cố định khi nhận lệnh chạy.

• Thiết lập nguồn cấp tần số là bàn phím hoặc cài đặt số (Digital Setting).

• Ví dụ: Đặt tần số cố định là 50Hz (chạy full tải) hoặc 40Hz (để tiết kiệm điện và giảm lỗi rò rỉ chân công tắc áp suất do búa nước).

4. Ba Ứng Dụng Kỹ Thuật Nâng Cao Kết Hợp KP36 & Biến Tần

Thay vì chỉ dùng để Bật/Tắt, Kỹ sư Phan Phương gợi ý cho bạn 3 ứng dụng chuyên sâu giúp nâng tầm giá trị hệ thống:

1. Dùng KP36 làm bảo vệ áp suất thấp (Cạn nước):

   Nếu bạn đang dùng cảm biến Analog để điều khiển biến tần (PID), hãy dùng thêm 1 con KP36 đấu vào chân DI2, cài đặt DI2 là chức năng External Fault (Lỗi ngoại vi). Khi mất nguồn nước, áp suất hút rớt xuống 0 bar, KP36 kích hoạt DI2, biến tần báo lỗi và dừng bơm lập tức để bảo vệ phớt cơ khí. (Xem thêm: Cách chọn công tắc áp suất cho hệ thống bơm tăng áp).

2. Đánh thức biến tần (Wake-up):

   Hệ thống biến tần PID thường có chức năng Ngủ (Sleep) khi đủ áp. Nhưng cảm biến Analog nhiều khi bị trôi tín hiệu (Drift) khiến biến tần không tỉnh dậy. Việc đấu song song 1 rơ le cơ vào chân DI (cài đặt chức năng Wake-up) sẽ ép biến tần khởi động ngay lập tức khi áp tụt qua ngưỡng cơ học.

3. Tối ưu Hysteresis (Độ trễ):

   Rất nhiều kỹ sư than phiền hệ thống đóng ngắt liên tục. Lúc này, đừng vội chỉnh biến tần. Hãy mở nắp KP36 và điều chỉnh vít Differential để tạo khoảng trễ cơ học an toàn. (Nếu chưa rõ thông số này, hãy đọc bài: Hysteresis / Diff trong công tắc áp suất là gì?).

5. Xử Lý Các Lỗi Thường Gặp Khi Đấu Nối

Dưới đây là một số pan bệnh thực tế Kỹ thuật viên Vật Tư Gia Hưng thường xuyên hỗ trợ giải quyết tại công trình:

• Lỗi biến tần không nhận lệnh: Kiểm tra lại Jumper Sink/Source xem đã gạt đúng chuẩn NPN/PNP chưa. Dùng đồng hồ VOM đo thông mạch tại chân 1 và 4 của KP36 khi xả nước xem rơ le có đóng không.

• Lỗi tín hiệu bị chập chờn (Chattering): Rất có thể do lắp KP36 quá gần ngõ xả của bơm gây rung lắc mạnh. Nếu tiếp điểm bị nảy cơ học, hãy cài đặt tham số DI Filter Time (Thời gian lọc nhiễu DI) trên biến tần lên mức 10 – 50ms để vi xử lý bỏ qua các tín hiệu nhiễu. Tham khảo thêm 7 lỗi công tắc áp suất phổ biến và cách tự khắc phục để hệ thống vận hành bền bỉ.

6. Tổng Kết

Việc đấu nối công tắc áp suất Danfoss KP36 với biến tần là một giải pháp cực kỳ thực dụng, tiết kiệm chi phí so với cảm biến Analog và mang lại độ ổn định cơ học tuyệt vời. Điều quan trọng nhất là bạn phải xác định đúng sơ đồ NPN/PNP và cài đặt chính xác chức năng của Terminal trên biến tần.

Nếu bạn đang thi công tủ điện điều khiển trạm bơm và cần mua rơ le áp lực chính hãng với số lượng lớn, hoặc phân vân so sánh công tắc áp suất Danfoss, Saginomiya, Autosigma dòng nào hợp với biến tần nhất, hãy liên hệ ngay với Vật Tư Gia Hưng để được Kỹ sư Phan Phương trực tiếp tư vấn bóc tách vật tư.
