Quy Trình Bảo Trì Và Kiểm Tra Định Kỳ Công Tắc Dòng Chảy Trong Trạm Bơm

Tác giả: Phan Phương – Chuyên Gia Kỹ Thuật Hệ Thống Bơm & Áp Lực | Vật Tư Gia Hưng

Trong các trạm bơm Phòng cháy chữa cháy (PCCC) hoặc hệ thống làm mát Chiller, công tắc dòng chảy đóng vai trò như một “nhân chứng” xác nhận nước có thực sự lưu thông trong đường ống hay không. Tuy nhiên, sau một thời gian ngâm mình trong môi trường lưu chất, lá cản (paddle) rất dễ bị bám cặn vôi, rỉ sét, hoặc tiếp điểm điện bị oxy hóa dẫn đến tình trạng báo giả (false alarm) hoặc liệt hoàn toàn (không báo).

Việc bảo trì định kỳ không chỉ là quy định bắt buộc trong công tác PCCC mà còn là giải pháp cứu sống máy bơm khỏi tình trạng chạy khô (Dry-running). Dưới đây là quy trình kiểm tra và bảo dưỡng chuẩn kỹ thuật 2026 được đúc kết từ hơn 15 năm thực chiến tại Vật Tư Gia Hưng.

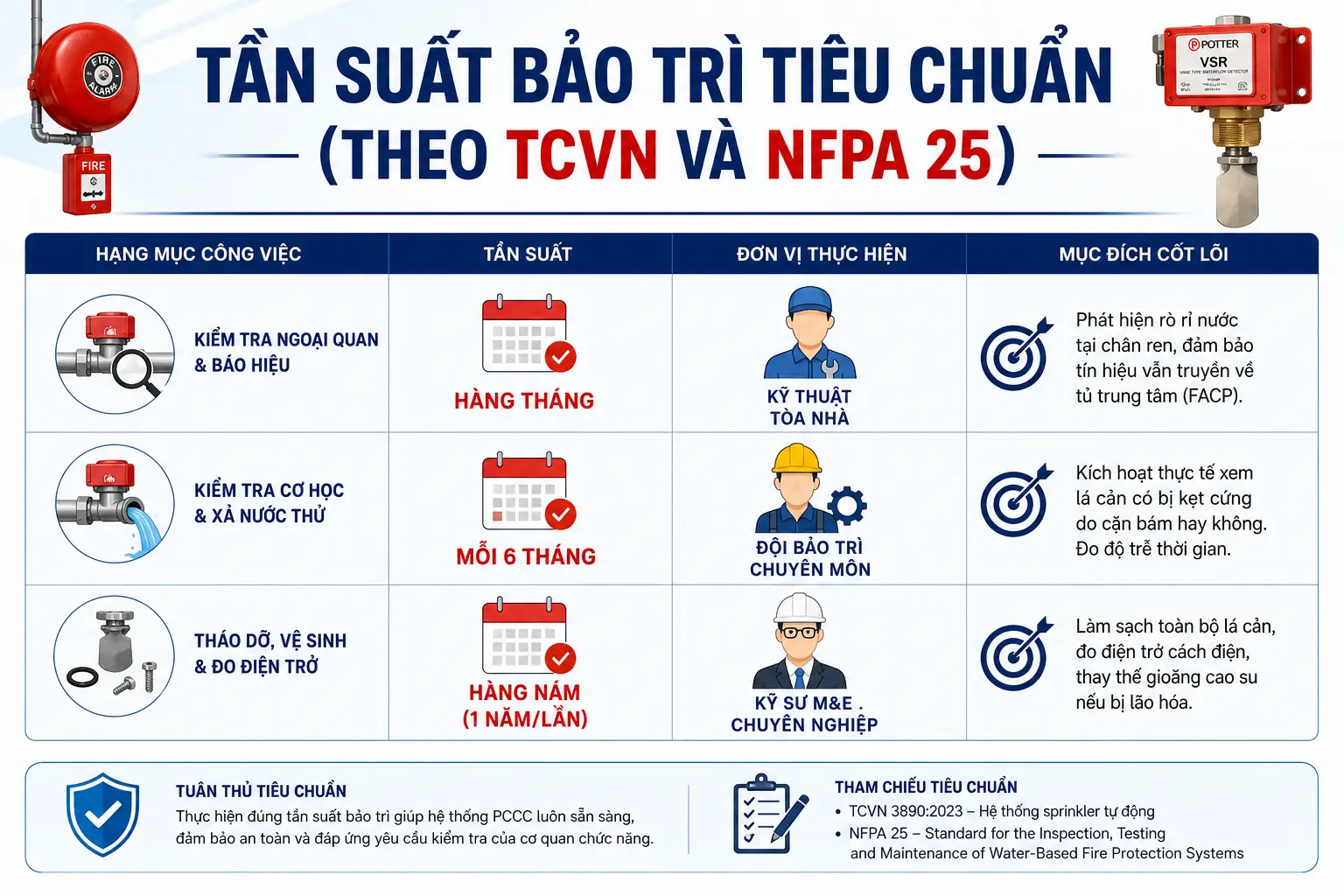

1. Tần Suất Bảo Trì Tiêu Chuẩn (Theo TCVN và NFPA 25)

Để hệ thống hoạt động ổn định và đáp ứng các đợt thanh tra, các nhà thầu M&E và Ban quản lý tòa nhà cần tuân thủ bảng lịch trình nghiêm ngặt sau:

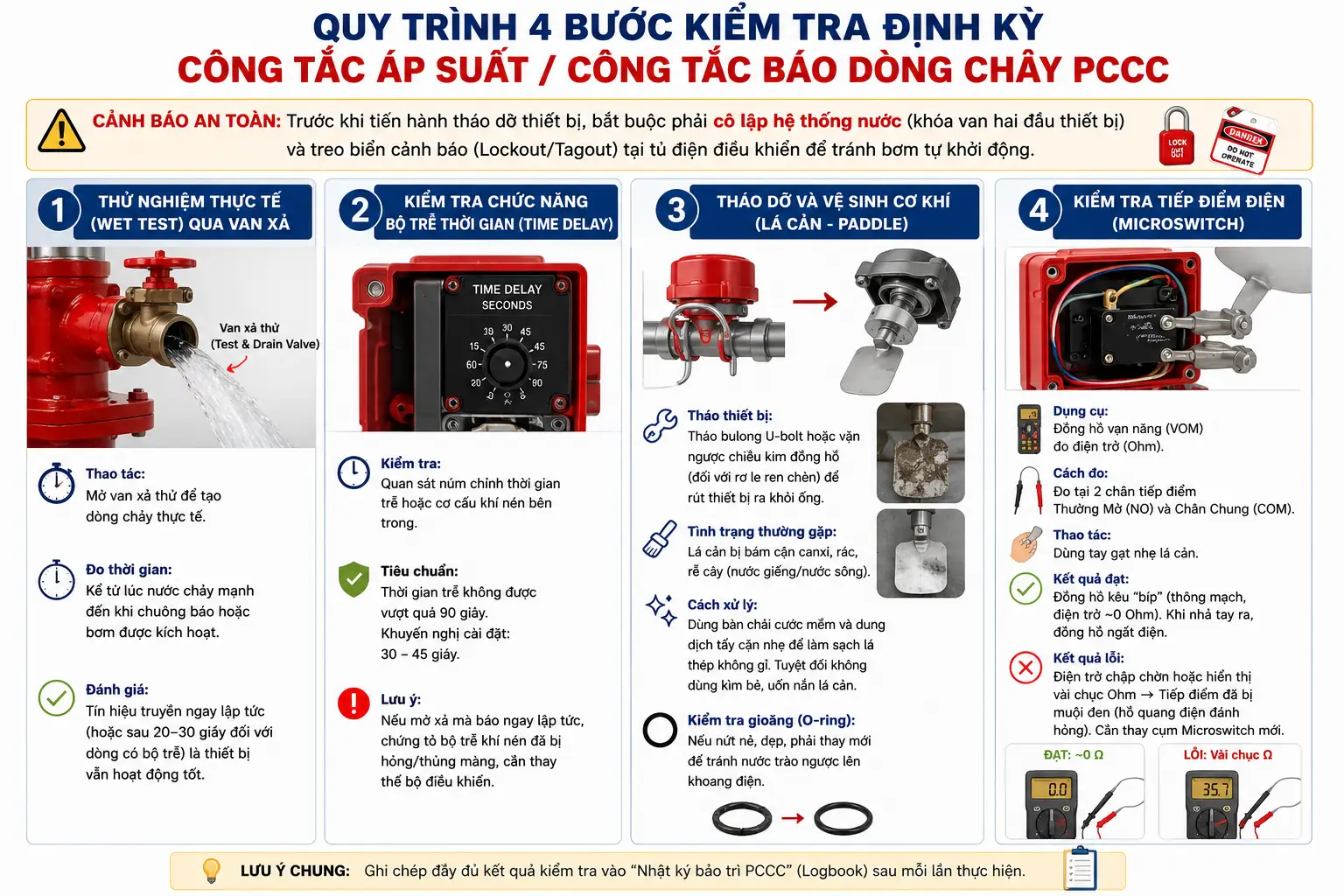

2. Quy Trình 4 Bước Kiểm Tra Định Kỳ (Thực Hành Trực Tiếp)

⚠️ CẢNH BÁO AN TOÀN: Trước khi tiến hành tháo dỡ thiết bị, bắt buộc phải cô lập hệ thống nước (khóa van bướm/van cổng hai đầu thiết bị) và treo biển cảnh báo (Lockout/Tagout) tại tủ điện điều khiển để tránh bơm tự khởi động.

Bước 1: Thử nghiệm thực tế (Wet Test) qua van xả

Trước khi tháo dỡ, bạn cần biết rơ le còn hoạt động hay không bằng cách giả lập sự cố.

• Mở van xả thử (Test & Drain Valve) nằm ở cuối đường ống để tạo dòng chảy thực tế.

• Sử dụng đồng hồ bấm giờ: Kể từ lúc nước bắt đầu chảy mạnh, ghi nhận thời gian cho đến khi chuông báo cháy reo hoặc bơm được kích hoạt.

• Đánh giá: Nếu tín hiệu truyền đi ngay lập tức (đối với dòng không có bộ trễ) hoặc truyền đi sau 20-30 giây (đối với dòng PCCC có bộ trễ), thiết bị vẫn đang cảm biến tốt.

Bước 2: Kiểm tra chức năng Bộ Trễ Thời Gian (Time Delay)

Đối với các dòng công tắc báo dòng chảy PCCC chuyên dụng như System Sensor hay Potter, chức năng Time Delay dùng để chống báo giả do hiện tượng búa nước.

• Kiểm tra núm vặn hoặc cơ cấu khí nén bên trong.

• Thời gian trễ tiêu chuẩn trong PCCC không được vượt quá 90 giây (khuyến nghị cài đặt ở mức 30 – 45 giây). Nếu mở xả nước mà còi báo ngay lập tức, chứng tỏ bộ trễ khí nén đã bị hỏng/thủng màng, cần thay thế bộ điều khiển.

Bước 3: Tháo dỡ và vệ sinh cơ khí (Lá cản – Paddle)

Đây là bước quan trọng nhất để duy trì độ nhạy.

• Tháo các bulong chữ U (U-bolt) hoặc vặn ngược chiều kim đồng hồ đối với rơ le ren chèn (như Autosigma HFS) để rút thiết bị ra khỏi ống.

• Tình trạng thường gặp: Lá cản bị bọc trong một lớp cặn canxi dày hoặc vướng rác, rễ cây (đối với nước giếng/nước sông).

• Cách xử lý: Dùng bàn chải cước mềm và dung dịch tẩy cặn nhẹ để đánh bay mảng bám trên lá thép không gỉ. Tuyệt đối không dùng kìm bẻ, uốn nắn lại lá cản vì sẽ làm sai lệch thông số chịu lực cơ học.

• Kiểm tra gioăng cao su (O-ring) làm kín. Nếu thấy có dấu hiệu nứt nẻ, dẹt, phải thay thế O-ring mới để tránh nước trào ngược lên khoang điện.

Bước 4: Kiểm tra tiếp điểm điện (Microswitch)

Sự cố chập chờn thường xuất phát từ khoang điện.

• Dùng đồng hồ vạn năng (VOM) vặn thang đo điện trở (Ohm). Đo tại 2 chân tiếp điểm Thường Mở (NO) và Chân Chung (COM).

• Dùng tay gạt nhẹ lá cản. Đồng hồ phải kêu “bíp” (thông mạch, điện trở xấp xỉ 0 Ohm). Khi nhả tay ra, đồng hồ ngắt điện.

• Nếu gạt lá cản mà điện trở hiển thị chập chờn hoặc đo được vài chục Ohm, có nghĩa là tiếp điểm đã bị muội đen (hồ quang điện đánh hỏng). Không nên cố đánh giấy ráp, hãy thay cụm Microswitch mới.

3. Khi Nào Không Nên Bảo Trì Mà Bắt Buộc Phải Thay Mới?

Bảo trì giúp kéo dài tuổi thọ, nhưng không phải lỗi nào cũng có thể cứu vãn. Nếu phát hiện 1 trong 3 dấu hiệu sau, Kỹ sư Phan Phương đặc biệt khuyến nghị bạn nên đặt hàng thay mới ngay lập tức để bảo vệ an toàn toàn hệ thống:

1. Nước xâm nhập vào buồng đấu nối điện: Màng cách ly bên dưới đã thủng. Nước trào lên khoang tiếp điểm sẽ gây chập cháy tủ điện trung tâm. Không thể sửa chữa màng cách ly này.
2. Lá cản bị gãy/rách: Thường do lắp ngược chiều mũi tên dòng chảy hoặc búa nước quá mạnh. Nếu chỉ gãy lá cản (đối với dòng HFS có thể mua lá thay thế), nhưng với dòng kẹp U-Bolt thì cơ cấu trục thường đã bị cong vênh.
3. Lò xo cơ học bị liệt, rỉ sét nặng: Môi trường trạm bơm ẩm thấp ăn mòn lò xo phản hồi. Lá cản gạt đi nhưng không tự bật về được vị trí cũ (báo giả vĩnh viễn).

Lời khuyên chuyên gia: Nếu hệ thống của bạn đang sử dụng các dòng rơ le cũ kỹ, thường xuyên kẹt rác, hãy cân nhắc nâng cấp lên các dòng Công tắc dòng chảy System Sensor (Mỹ) hoặc Autosigma (Hàn Quốc) thế hệ mới đang được phân phối chính hãng tại Vật Tư Gia Hưng để đảm bảo độ nhạy bén tuyệt đối.

4. Tổng Kết

Một quy trình bảo trì công tắc dòng chảy chuẩn mực sẽ giúp bạn làm chủ hệ thống, loại bỏ tình trạng bơm chạy khô cháy động cơ hoặc hệ thống PCCC báo động giả gây hoang mang cục bộ.

Nếu trong quá trình tháo dỡ kiểm tra, bạn phát hiện thiết bị đã hư hỏng, cần tìm vật tư thay thế tương đương khẩn cấp cho dự án, hãy liên hệ ngay với đội ngũ kỹ thuật của Vật Tư Gia Hưng qua Hotline để được hỗ trợ báo giá và giao hàng cấp tốc tới chân công trình.
