Cách đấu nối công tắc dòng chảy với tủ báo cháy chuẩn M&E

Trả lời nhanh cho bạn

Để đấu nối công tắc dòng chảy với tủ báo cháy, tuyệt đối không sử dụng điện áp 220V. Tín hiệu báo cháy được lấy từ chân COM (Chung) và chân NO (Thường mở) của thiết bị. Đối với tủ báo cháy hệ địa chỉ, hai dây tín hiệu này phải được đấu nối vào một Module giám sát (Monitor Module). Yếu tố kỹ thuật bắt buộc là phải mắc song song một điện trở cuối đường dây (EOL Resistor) ngay tại tiếp điểm công tắc dòng chảy để tủ trung tâm có thể giám sát tình trạng hở mạch hoặc đứt dây.

Chào anh em kỹ sư cơ điện (M&E), các nhà thầu thi công và ban quản lý vận hành công trình. Tôi là Phan Phương – Chuyên gia Kỹ thuật tại Vật Tư Gia Hưng.

Khi đi giám sát và nghiệm thu hệ thống PCCC tại các dự án, tôi nhận thấy khâu đấu nối phần điện cho công tắc dòng chảy (Flow Switch) là nơi thợ phụ dễ mắc sai lầm nhất. Rất nhiều trường hợp anh em đấu nhầm chân NC thành NO, đấu thiếu điện trở, hoặc tai hại hơn là cấp thẳng nguồn 220V vào mạch tín hiệu. Hậu quả là tủ trung tâm liên tục báo lỗi “Fault” (Hở mạch), rú còi báo động giả, hoặc chập cháy luôn cả module giám sát giá trị vài triệu đồng.

Để anh em tự tin thi công, nghiệm thu một phát ăn ngay và chủ đầu tư cũng dễ dàng nắm bắt nguyên lý vận hành, hôm nay tôi sẽ hướng dẫn chi tiết sơ đồ đấu nối dây chuẩn kỹ thuật cho thiết bị này.

Hiểu rõ các tiếp điểm điện trên công tắc dòng chảy

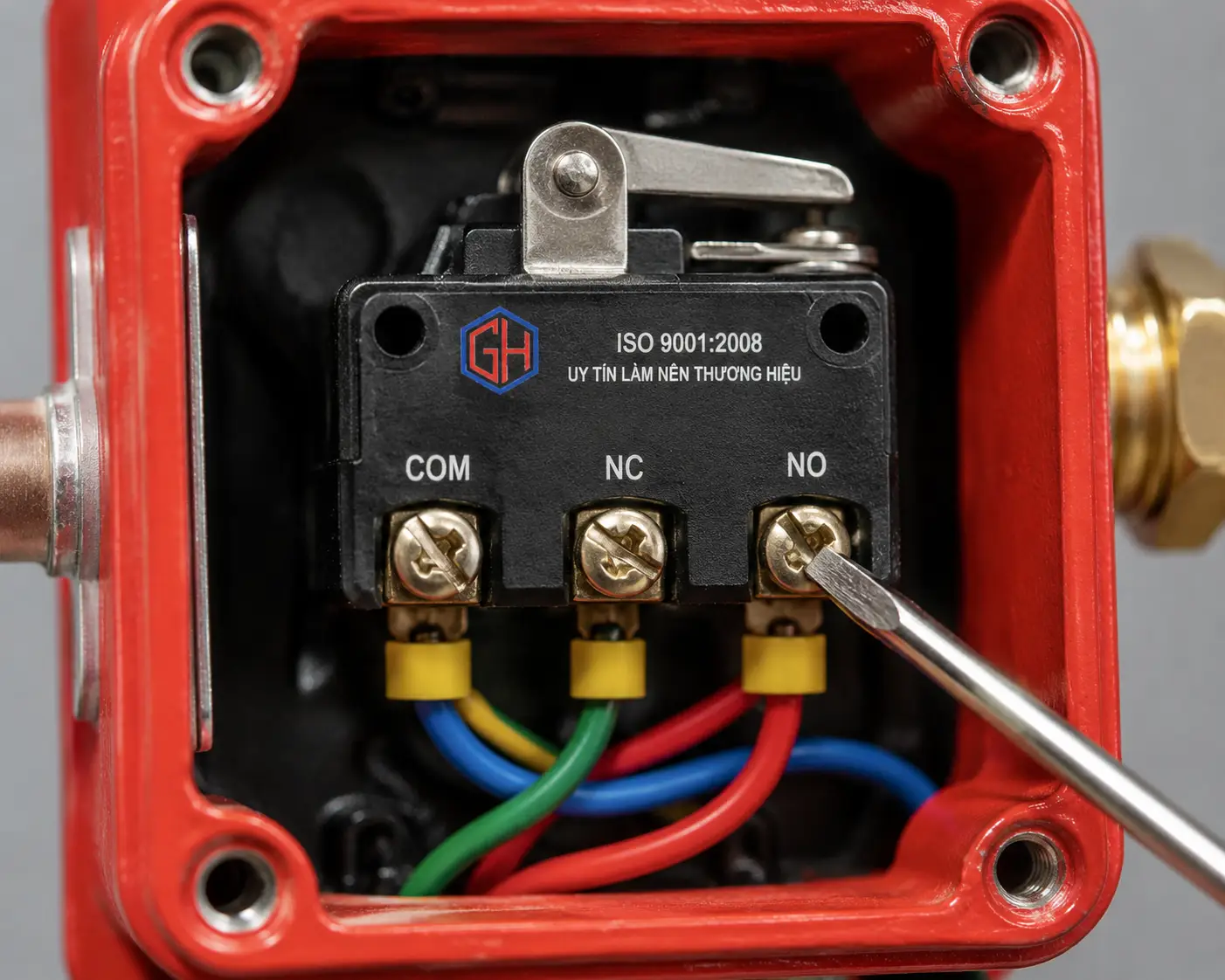

Bên dưới nắp chụp bảo vệ của các dòng rơ le lưu lượng PCCC tiêu chuẩn (như Potter, System Sensor hay Autosigma) là một khối vi mạch (Microswitch). Cụm này thường cung cấp cho chúng ta 3 chân đấu nối cơ bản, anh em cần phân biệt rõ chức năng để tránh đấu nhầm:

• Chân COM (Common – Chân chung): Đây là chân gốc để nhận tín hiệu điện đầu vào.
• Chân NC (Normally Closed – Thường đóng): Ở trạng thái bình thường (không có nước chảy), chân này luôn thông mạch với chân COM. Khi có dòng chảy, nó sẽ ngắt ra. (Lưu ý: Trong hệ thống báo cháy, chúng ta không sử dụng chân này).
• Chân NO (Normally Open – Thường mở): Trạng thái bình thường mạch bị hở. Khi đầu phun Sprinkler vỡ, dòng nước đẩy cong lá cản làm gạt chốt, chân NO sẽ đóng lại và thông mạch với chân COM. Đây chính là cặp chân (COM và NO) chúng ta sẽ dùng để truyền tín hiệu báo cháy.

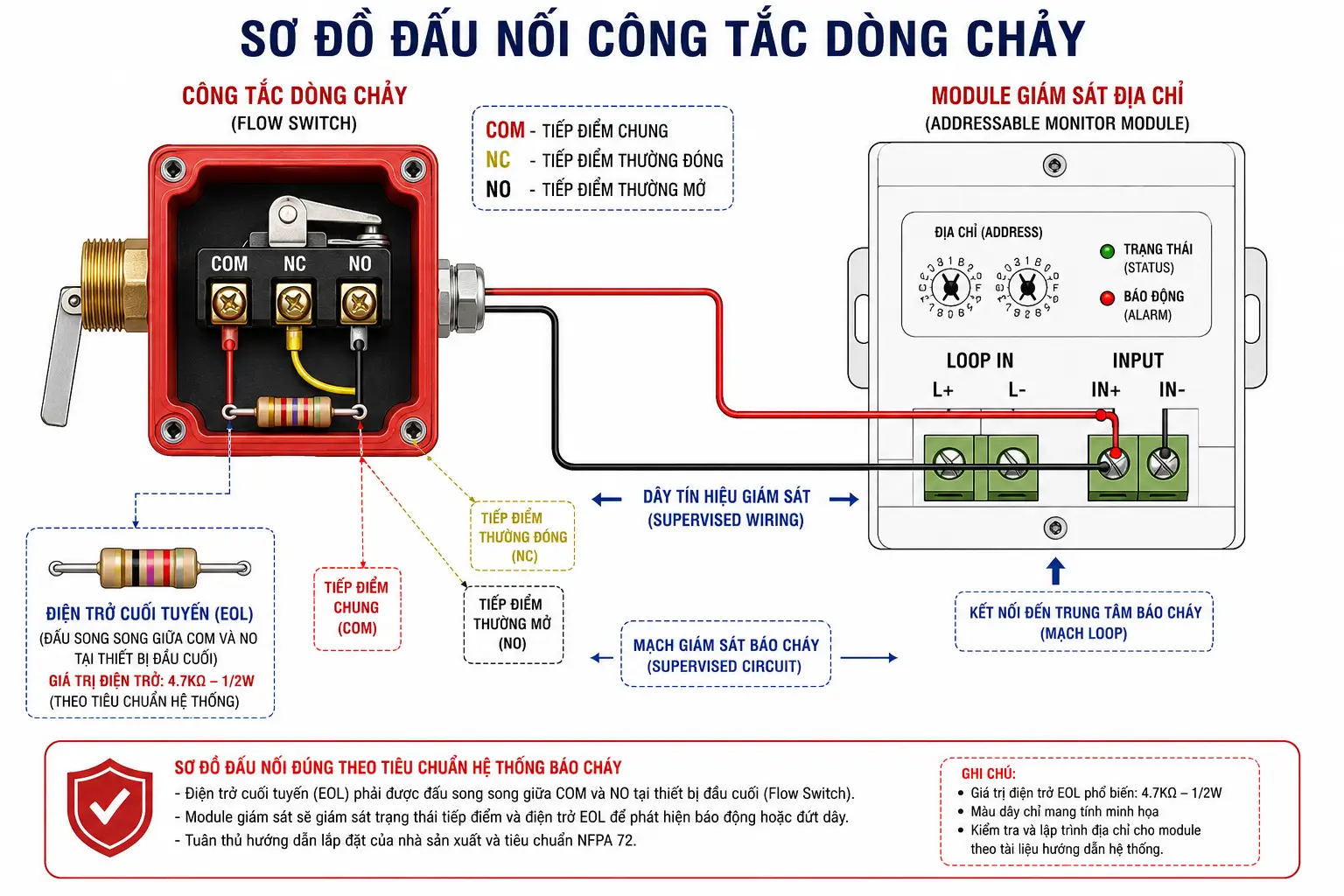

Sơ đồ đấu nối với tủ báo cháy hệ địa chỉ

Các dự án lớn như chung cư, tòa nhà văn phòng, nhà xưởng quy mô lớn hiện nay đều sử dụng tủ báo cháy hệ địa chỉ (Hochiki, Notifier, Siemens…). Đặc thù của hệ thống này là tủ trung tâm không giao tiếp trực tiếp với công tắc dòng chảy, mà phải thông qua một Module giám sát (Monitor Module) được đặt ở hộp kỹ thuật điện của từng tầng/từng khu vực.

Các bước đấu dây chuẩn MEP:

1. Kéo dây cáp tín hiệu: Sử dụng cáp điện chống cháy (ví dụ cáp 2×1.5mm²) kéo từ vị trí ống nước gắn công tắc dòng chảy về thẳng vị trí đặt Module giám sát.

2. Đấu nối tại công tắc dòng chảy: Tách vỏ cáp, đấu 2 lõi dây vào hai chân COM và NO.

3. Lắp điện trở EOL (Yếu tố sống còn): Trong hộp của Module giám sát luôn đi kèm một con điện trở cuối đường dây (End-of-Line Resistor, thường có thông số 4.7kΩ, 10kΩ… tùy hãng). Anh em bắt buộc phải mắc song song con điện trở này ngay tại hai chân COM và NO của công tắc dòng chảy. Tác dụng của nó là tạo ra một dòng điện rò cực nhỏ. Nếu dây cáp bị đứt giữa chừng do chuột cắn, dòng điện rò này mất đi, tủ sẽ lập tức báo lỗi đứt dây để thợ đi sửa.

4. Đấu nối tại Module giám sát: Đưa 2 đầu dây cáp còn lại từ công tắc dòng chảy về đấu vào ngõ Input (IN+ và IN-) của Module giám sát. Tín hiệu sau đó sẽ đi theo đường truyền Loop của hệ thống về tủ trung tâm.

Sơ đồ đấu nối với tủ báo cháy kênh thông thường

Với các nhà xưởng tư nhân, kho bãi nhỏ sử dụng tủ báo cháy hệ thường (Zone), quy trình đấu nối sẽ đơn giản hơn vì không cần qua Module giám sát. Tuy nhiên, nguyên tắc an toàn vẫn phải được giữ nguyên.

1. Kéo dây tín hiệu trực tiếp từ cặp chân COM và NO của công tắc dòng chảy về thẳng tủ báo cháy trung tâm.

2. Đấu 2 đầu dây này vào các bo mạch ngõ vào của một Zone (kênh) được chỉ định riêng cho việc giám sát dòng chảy.

3. Vẫn bắt buộc phải gắn điện trở EOL: Điện trở này phải được gắn kẹp song song ngay tại tiếp điểm của công tắc dòng chảy ngoài hiện trường.

3 Sai lầm “đốt tiền” thợ thi công thường mắc phải

Chỉ một phút lơ đễnh hoặc thiếu kiến thức nền tảng, anh em thợ có thể gây ra những hậu quả phải đền bù bằng tiền mặt. Dưới đây là 3 lỗi kinh điển cần tránh:

1. Cấp thẳng điện áp 220v vào mạch báo cháy

Đây là lỗi nghiêm trọng nhất. Hệ thống báo cháy giao tiếp bằng điện áp thấp (thường là 24V DC). Nhiều anh em thợ quen làm điện động lực, cứ nghĩ rơ le là phải cấp điện 220V AC. Vừa đóng CB một cái, điện áp cao dội ngược về tủ trung tâm làm nổ tung bo mạch điều khiển. Thiệt hại từ vài triệu đến cả chục triệu đồng.

2. Đấu nhầm sang chân thường đóng (NC)

Nếu anh em vặn dây vào chân COM và NC, tủ báo cháy sẽ nhận được tín hiệu đóng mạch ngay khi hệ thống đang ở trạng thái bình thường (không có cháy). Tủ sẽ lập tức hiểu nhầm là có sự cố vỡ ống nước và kích hoạt chuông còi báo động inh ỏi khắp tòa nhà. Khi gặp tình trạng chuông kêu ngay sau khi vừa đấu dây xong, việc đầu tiên là phải kiểm tra lại xem có bắt lộn ốc sang chân NC không.

3. Gắn điện trở EOL sai vị trí (lắp tại tủ thay vì tại thiết bị)

Nhiều thợ thi công lười leo trèo, hoặc để quên điện trở dưới đất, nên chọn cách đấu “tắt” bằng cách gắn con điện trở đó ngay trên cầu đấu (terminal) bên trong tủ báo cháy hoặc ngay tại ngõ vào của Module. Làm như vậy tủ sẽ không báo lỗi Fault, nhưng chức năng giám sát đứt dây bị vô hiệu hóa hoàn toàn. Nếu đường cáp chạy trên trần bị đứt ngầm, tủ vẫn nghĩ đường dây bình thường. Lúc có sự cố thật, tín hiệu không truyền về được, hậu quả vô cùng khôn lường.

Xem thêm bài viết 3 Sai lầm vị trí lắp công tắc dòng chảy gây lỗi hệ thống để hạn chế tối đa rủi ro hệ thống.

Lời khuyên nghiệm thu từ chuyên gia Vật Tư Gia Hưng

Việc nắm vững sơ đồ đấu nối không chỉ giúp anh em thợ thi công nhanh, an toàn mà còn giúp các chủ đầu tư, ban quản lý dự án có kiến thức để giám sát, nghiệm thu chất lượng công trình một cách chặt chẽ. Đừng để một đường dây đấu ẩu làm tê liệt toàn bộ hệ thống chữa cháy tự động.

Ngoài kỹ năng đấu nối, độ nhạy và tuổi thọ của hệ thống phụ thuộc rất lớn vào chất lượng của vi mạch điện tử bên trong thiết bị. Sử dụng hàng trôi nổi giá rẻ thường dẫn đến tình trạng rỗ tiếp điểm chỉ sau vài lần thử nghiệm xả nước.

Tại Vật Tư Gia Hưng, chúng tôi cung cấp các dòng công tắc dòng chảy PCCC chuyên dụng đạt chuẩn kiểm định từ các thương hiệu hàng đầu như Potter (Mỹ), System Sensor (Mỹ) hay Autosigma (Hàn Quốc). Mọi sản phẩm đều có đầy đủ giấy tờ CO/CQ và được bảo hành chính hãng.

Hơn thế nữa, đội ngũ kỹ thuật của Gia Hưng không chỉ giao hàng rồi để đó. Chúng tôi luôn sẵn sàng hỗ trợ anh em đọc bản vẽ, chỉ dẫn đấu nối và xử lý lỗi trực tiếp trên công trường qua điện thoại hoặc video call.
