Máy bơm nước ngưng FCU: Cách chọn đúng theo từng hệ thống HVAC

Tóm tắt nhanh

Nếu bạn đang tìm hiểu máy bơm nước ngưng FCU, đây là những điểm quan trọng nhất:

• Máy bơm nước ngưng FCU dùng để thu gom và bơm nước ngưng từ khay hứng nước của FCU đến vị trí thoát nước phù hợp.

• Không phải mọi FCU đều cần lắp bơm nước ngưng. Chỉ cần sử dụng khi đường thoát nước không đủ độ dốc hoặc phải nâng nước lên cao.

• Ba thông số quan trọng nhất khi lựa chọn là lưu lượng, cột áp và độ ồn.

• Đối với khách sạn, văn phòng, bệnh viện hoặc trung tâm dữ liệu, nên ưu tiên model có chức năng báo tràn và tiếp điểm khô kết nối BMS.

• Việc chọn sai bơm có thể gây tràn nước, thấm trần, hỏng nội thất và làm gián đoạn hoạt động của hệ thống HVAC.

Theo kinh nghiệm triển khai và hỗ trợ kỹ thuật tại nhiều công trình HVAC, nguyên nhân gây tràn nước FCU không chỉ đến từ tắc đường ống mà còn xuất phát từ việc lựa chọn máy bơm nước ngưng điều hòa không phù hợp với điều kiện thực tế của hệ thống.

Nước ngưng FCU thoát không hết – Nguyên nhân thường bị bỏ qua

Trong các dự án khách sạn, văn phòng, bệnh viện, trung tâm thương mại hoặc chung cư cao tầng, hiện tượng nước chảy tràn từ máng hứng FCU là sự cố khá phổ biến.

Nhiều đơn vị vận hành thường tập trung kiểm tra đường ống thoát nước hoặc vệ sinh khay nước ngưng. Tuy nhiên, thực tế cho thấy một nguyên nhân quan trọng thường bị bỏ qua là lựa chọn sai máy bơm nước ngưng FCU.

Các tình huống thường gặp gồm:

• FCU đặt xa trục kỹ thuật.
• Đường ống thoát nước phải đi ngang quãng đường dài.
• Không đủ độ dốc tự nhiên.
• Đường ống phải nâng lên trước khi thoát xuống.
• Cột áp thực tế vượt quá khả năng của bơm.
• Bơm không đáp ứng được lưu lượng nước ngưng trong điều kiện tải lạnh cao.

Khi đó, máy bơm nước ngưng FCU đóng vai trò quan trọng giúp hệ thống vận hành ổn định, hạn chế rủi ro thấm nước và giảm chi phí bảo trì.

Xem thêm bài viết Tại sao cần sử dụng bơm nước ngưng điều hòa để biết lý do nên sử dụng máy bơm ngưng.

Máy bơm nước ngưng FCU là gì?

Máy bơm nước ngưng FCU là thiết bị chuyên dụng được thiết kế để thu gom và bơm nước ngưng tụ phát sinh từ Fan Coil Unit (FCU) đến hệ thống thoát nước.

Thiết bị hoạt động hoàn toàn tự động dựa trên tín hiệu mực nước trong bình chứa hoặc cảm biến phao.

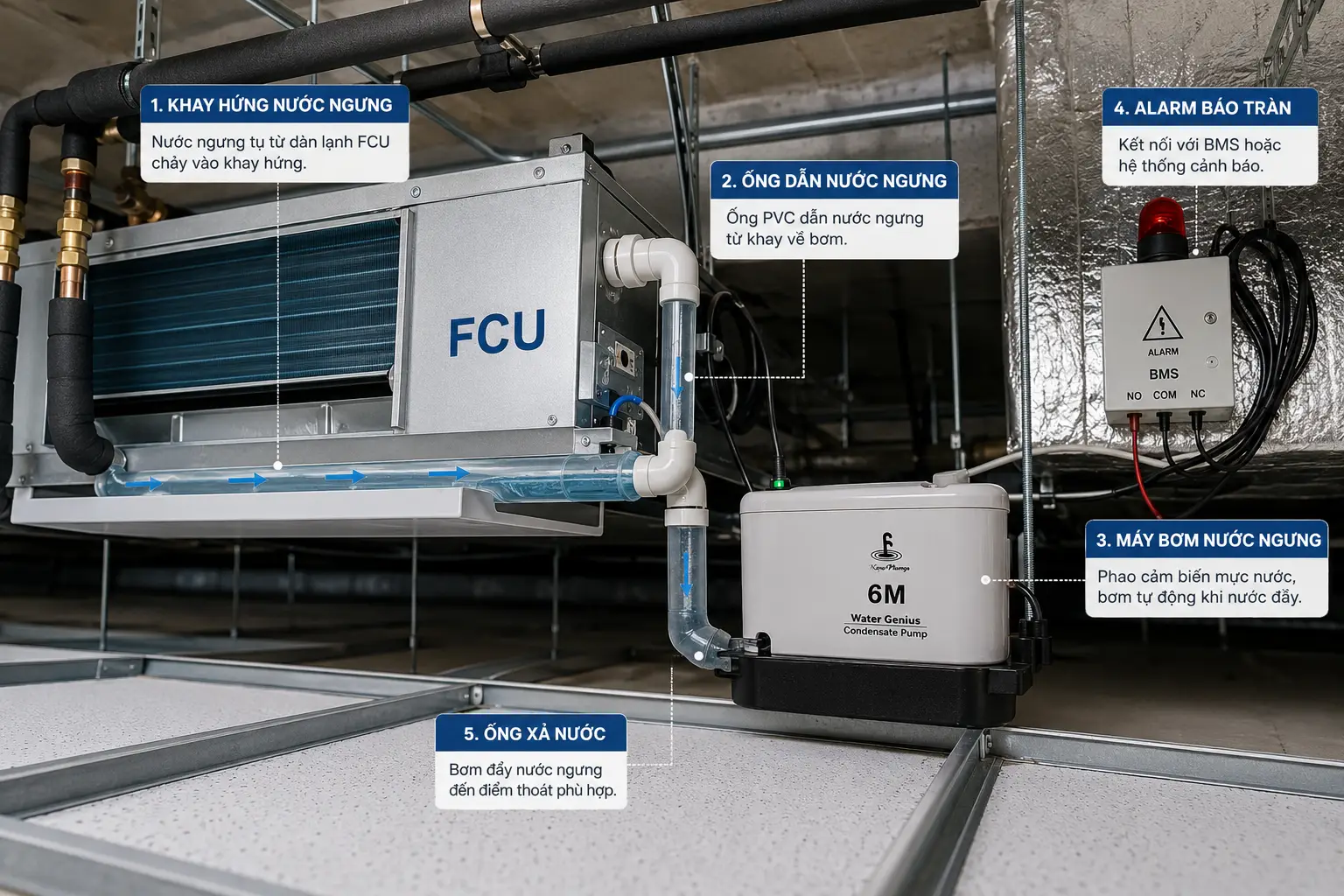

Một bộ máy bơm nước ngưng FCU thường bao gồm:

• Bơm điện mini.
• Bình chứa nước ngưng.
• Công tắc phao hoặc cảm biến mức.
• Mạch điều khiển tự động.
• Tiếp điểm cảnh báo tràn (Alarm).
• Đường ống hút và đường ống xả.

Khi nước ngưng đạt đến mức cài đặt, hệ thống sẽ tự động kích hoạt bơm để đẩy nước ra ngoài.

FCU là gì và vì sao phát sinh nước ngưng?

FCU (Fan Coil Unit) là thiết bị trao đổi nhiệt sử dụng nước lạnh từ hệ thống Chiller để làm mát không khí trong phòng.

FCU được sử dụng rộng rãi trong:

• Khách sạn.
• Văn phòng.
• Bệnh viện.
• Trung tâm thương mại.
• Chung cư cao cấp.
• Nhà máy sản xuất.

Trong quá trình vận hành, hơi ẩm trong không khí tiếp xúc với bề mặt dàn lạnh có nhiệt độ thấp sẽ ngưng tụ thành nước.

Lượng nước này được thu gom vào khay nước ngưng và dẫn ra ngoài thông qua hệ thống thoát nước.

Nếu nước ngưng không được thoát kịp thời có thể gây:

• Tràn máng nước.
• Thấm trần thạch cao.
• Hư hỏng nội thất.
• Chập cháy thiết bị điện.
• Phát sinh nấm mốc và vi khuẩn.

Khi nào cần sử dụng máy bơm nước ngưng FCU?

Không phải mọi hệ thống FCU đều cần lắp đặt máy bơm nước ngưng.

Trong nhiều trường hợp, nước có thể thoát tự nhiên nhờ độ dốc của đường ống.

Tuy nhiên, nên sử dụng máy bơm nước ngưng FCU khi gặp các điều kiện sau.

FCU lắp xa vị trí thoát nước

Khoảng cách lớn khiến việc duy trì độ dốc tiêu chuẩn trở nên khó khăn.

Máy bơm giúp vận chuyển nước ngưng ổn định đến điểm thoát.

FCU nằm trong khu vực trần thấp

Không đủ không gian để bố trí đường ống thoát nước theo độ dốc yêu cầu.

Đường ống phải đi lên trước khi thoát

Đây là trường hợp phổ biến trong các dự án cải tạo hoặc nâng cấp hệ thống HVAC.

Công trình yêu cầu độ an toàn cao

Các khu vực như:

• Phòng server.
• Data Center.
• Phòng thiết bị điện.
• Bệnh viện.

thường yêu cầu bổ sung bơm nước ngưng và hệ thống cảnh báo tràn để giảm thiểu rủi ro.

Cấu tạo của máy bơm nước ngưng FCU

Bơm điện

Là bộ phận tạo áp lực để đẩy nước ngưng qua đường ống xả.

Công tắc phao hoặc cảm biến mức

Theo dõi mực nước trong bình chứa và gửi tín hiệu điều khiển bơm.

Bình chứa nước ngưng

Thu gom nước trước khi kích hoạt chu trình bơm.

Mạch điều khiển

Điều khiển quá trình đóng ngắt tự động nhằm tối ưu tuổi thọ thiết bị.

Tiếp điểm cảnh báo tràn

Cho phép kết nối với:

• BMS.
• Tủ điều khiển HVAC.
• Hệ thống cảnh báo kỹ thuật.

Đây là tính năng rất quan trọng đối với các công trình yêu cầu độ tin cậy cao.

Nguyên lý hoạt động của máy bơm nước ngưng FCU

Quá trình vận hành diễn ra theo các bước sau:

Bước 1: Thu gom nước ngưng

Nước từ khay FCU chảy vào bình chứa của bơm.

Bước 2: Giám sát mực nước

Phao hoặc cảm biến liên tục theo dõi mức nước.

Bước 3: Kích hoạt bơm

Khi nước đạt ngưỡng cài đặt, bơm tự động khởi động.

Bước 4: Xả nước

Nước được đẩy qua đường ống đến vị trí thoát nước.

Bước 5: Dừng bơm

Khi mực nước giảm xuống mức an toàn, bơm tự động ngừng hoạt động.

Toàn bộ quá trình diễn ra hoàn toàn tự động và không cần can thiệp thủ công.

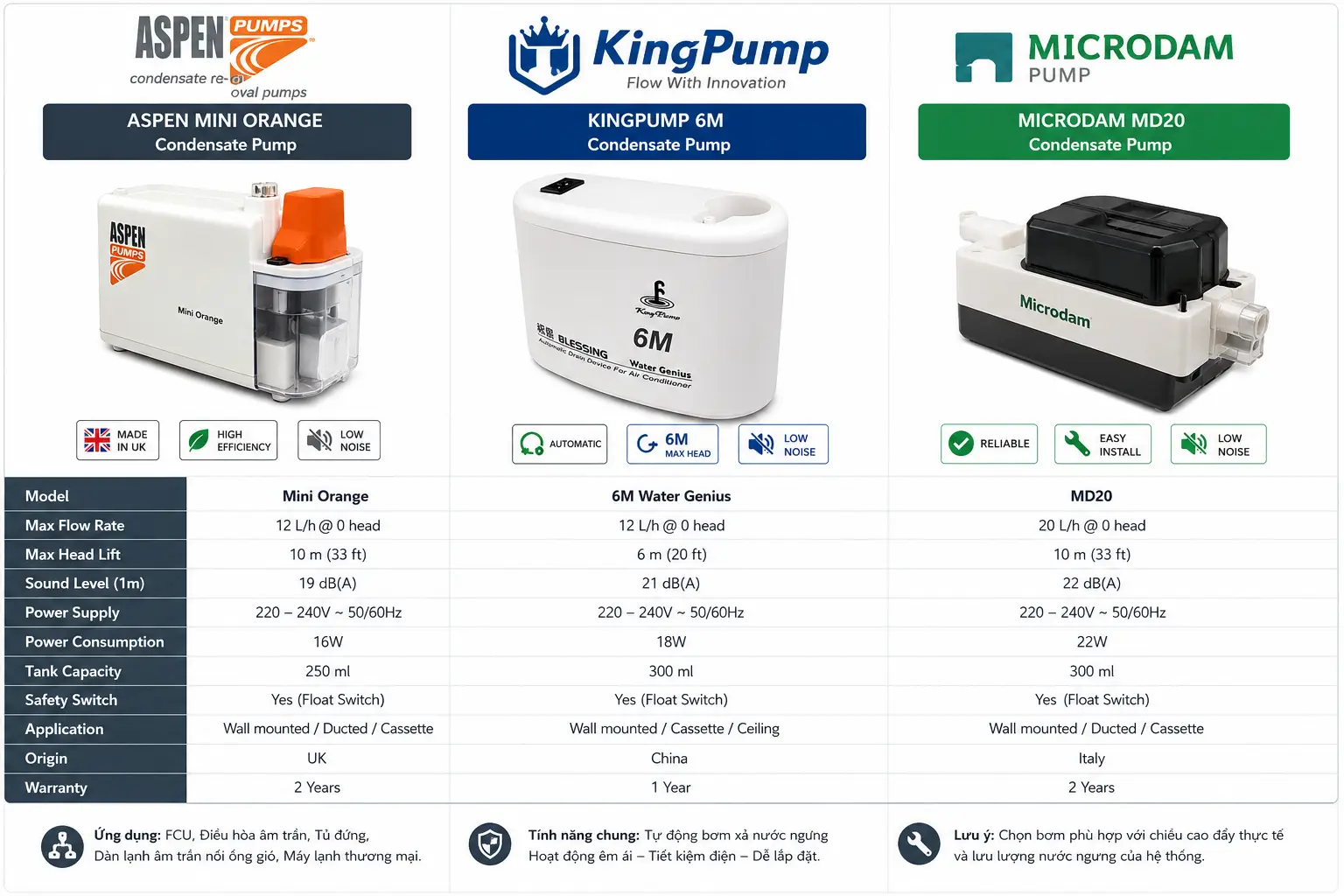

Các loại máy bơm nước ngưng FCU phổ biến hiện nay

Bơm nước ngưng dạng bình chứa

Ưu điểm:

• Dễ lắp đặt.
• Độ bền cao.
• Lưu lượng lớn.
• Bảo trì thuận tiện.

Phù hợp:

• Khách sạn.
• Văn phòng.
• Chung cư.
• FCU công suất trung bình.

Bơm mini âm trần

Ưu điểm:

• Kích thước nhỏ gọn.
• Độ thẩm mỹ cao.
• Dễ giấu trong trần kỹ thuật.

Phù hợp:

• FCU âm trần nối ống gió.
• Khu vực yêu cầu độ ồn thấp.

Bơm ly tâm công suất lớn

Phù hợp:

• AHU.
• FCU công suất lớn.
• Nhà máy công nghiệp.
• Hệ HVAC trung tâm quy mô lớn.

Cách chọn máy bơm nước ngưng FCU đúng kỹ thuật

Đây là bước quan trọng nhất quyết định hiệu quả vận hành lâu dài của hệ thống.

Xác định lưu lượng nước ngưng

Lưu lượng nước ngưng phụ thuộc vào:

• Công suất lạnh.
• Độ ẩm môi trường.
• Điều kiện vận hành thực tế.

Bảng tham khảo:

Công suất lạnh	Lưu lượng nước ngưng
5 kW	1 – 2 lít/giờ
10 kW	2 – 4 lít/giờ
20 kW	4 – 8 lít/giờ

Khuyến nghị nên chọn bơm có lưu lượng dự phòng tối thiểu từ 20% đến 30%.

Xác định cột áp

Cột áp là yếu tố thường bị đánh giá thấp nhưng lại ảnh hưởng trực tiếp đến khả năng thoát nước.

Cần tính:

• Chiều cao nâng thực tế.
• Chiều dài đường ống ngang.
• Tổn thất qua co cút.
• Tổn thất ma sát đường ống.

Ví dụ:

• Chiều cao nâng: 5 m.
• Đường ống ngang: 20 m.

Nên lựa chọn bơm có cột áp từ 6 đến 8 m để đảm bảo dự phòng vận hành.

Đánh giá độ ồn

Đối với:

• Khách sạn.
• Phòng ngủ.
• Phòng họp.
• Khu nghỉ dưỡng.

Nên ưu tiên các model có độ ồn:

≤ 21 dB.

Chức năng báo tràn

Đối với công trình thương mại và công nghiệp, nên lựa chọn model có:

• Alarm.
• Tiếp điểm khô.
• Kết nối BMS.
• Chức năng ngắt điều hòa khi tràn nước.

Bảng lựa chọn máy bơm nước ngưng FCU theo ứng dụng

Ứng dụng	Loại bơm khuyến nghị
FCU khách sạn	Bơm mini độ ồn thấp
FCU văn phòng	Bơm dạng bình chứa
FCU âm trần nối ống gió	Bơm mini âm trần
Bệnh viện	Bơm có Alarm và BMS
Data Center	Bơm có cảnh báo tràn kép
AHU công suất lớn	Bơm ly tâm công nghiệp

Một số thương hiệu máy bơm nước ngưng FCU phổ biến

Aspen Pumps

Xuất xứ Anh Quốc.

Ưu điểm:

• Độ bền cao.
• Độ ồn thấp.
• Được sử dụng rộng rãi trong HVAC.

Phù hợp:

• Khách sạn.
• Văn phòng hạng A.
• Bệnh viện.

Kingpump

Ưu điểm:

• Chi phí đầu tư hợp lý.
• Linh kiện dễ thay thế.
• Phù hợp nhiều dự án thương mại.

Microdam

Ưu điểm:

• Thiết kế nhỏ gọn.
• Dễ lắp đặt.
• Giá thành cạnh tranh.

Những lỗi thường gặp khi sử dụng máy bơm nước ngưng FCU

Bơm chạy liên tục

Nguyên nhân:

• Phao bị kẹt.
• Bình chứa bẩn.
• Đường ống xả bị nghẹt.

Bơm không hoạt động

Nguyên nhân:

• Mất nguồn điện.
• Hỏng cảm biến mức.
• Hỏng mạch điều khiển.

Nước tràn khay FCU

Nguyên nhân:

• Tắc đường ống.
• Chọn sai lưu lượng bơm.
• Cột áp không đủ.

Bơm phát tiếng ồn lớn

Nguyên nhân:

• Có khí trong đường ống.
• Bơm hoạt động quá tải.
• Lắp đặt không đúng kỹ thuật.

Kinh nghiệm thực tế từ kỹ sư Vật Tư Gia Hưng

Trong quá trình hỗ trợ kỹ thuật cho nhiều dự án HVAC tại Việt Nam, chúng tôi nhận thấy sai lầm phổ biến nhất là lựa chọn máy bơm nước ngưng chỉ dựa trên giá thành.

Một thiết bị phù hợp cần được đánh giá đồng thời theo:

• Công suất FCU.
• Lưu lượng nước ngưng.
• Cột áp yêu cầu.
• Chiều dài đường ống.
• Độ ồn.
• Điều kiện bảo trì.
• Yêu cầu kết nối BMS.

Việc đầu tư đúng ngay từ đầu giúp giảm đáng kể chi phí sửa chữa, hạn chế sự cố vận hành và kéo dài tuổi thọ hệ thống.

Xem thêm về Cách lắp đặt bơm nước ngưng cho FCU chuẩn kỹ thuật từ chuyên gia Vật Tư Gia Hưng.

Câu hỏi thường gặp về máy bơm nước ngưng FCU

FCU có bắt buộc phải lắp máy bơm nước ngưng không?

Không. Nếu đường thoát nước có đủ độ dốc tự nhiên và đáp ứng yêu cầu kỹ thuật thì không cần sử dụng bơm.

Máy bơm nước ngưng FCU có tốn điện không?

Không đáng kể. Phần lớn các model chỉ tiêu thụ từ 8W đến 30W.

Bao lâu nên vệ sinh máy bơm nước ngưng?

Khuyến nghị từ 6 đến 12 tháng mỗi lần tùy môi trường vận hành.

Nên chọn Aspen hay Kingpump?

Aspen phù hợp với công trình yêu cầu độ ổn định cao và độ ồn thấp.

Kingpump phù hợp với dự án cần tối ưu chi phí đầu tư.

Máy bơm nước ngưng FCU có kết nối BMS được không?

Có. Nhiều model hiện nay hỗ trợ tiếp điểm khô để kết nối với hệ thống quản lý tòa nhà BMS.

Kết luận

Máy bơm nước ngưng FCU là thiết bị quan trọng giúp hệ thống HVAC vận hành ổn định, hạn chế sự cố tràn nước và bảo vệ công trình khỏi các rủi ro liên quan đến nước ngưng.

Khi lựa chọn thiết bị, cần đặc biệt quan tâm đến:

• Lưu lượng.
• Cột áp.
• Độ ồn.
• Chức năng cảnh báo.
• Khả năng kết nối BMS.
• Thương hiệu và dịch vụ hỗ trợ kỹ thuật.

Nếu cần tư vấn lựa chọn máy bơm nước ngưng FCU phù hợp cho khách sạn, văn phòng, bệnh viện, trung tâm dữ liệu hoặc hệ HVAC công nghiệp, đội ngũ kỹ sư của Vật Tư Gia Hưng luôn sẵn sàng hỗ trợ.

Lưu ý: Nội dung được biên soạn dựa trên kinh nghiệm thực tế triển khai, tài liệu kỹ thuật HVAC và các tiêu chuẩn lắp đặt phổ biến trong ngành M&E nhằm cung cấp thông tin tham khảo đáng tin cậy cho kỹ sư, nhà thầu và đơn vị vận hành.
