3 Sai lầm vị trí lắp công tắc dòng chảy gây lỗi hệ thống

Trả lời nhanh cho bạn

Vị trí lắp đặt công tắc dòng chảy (Flow Switch) sai kỹ thuật là nguyên nhân số 1 khiến hệ thống báo lỗi ảo. Có 3 sai lầm kinh điển: (1) Lắp quá gần co góc hoặc van chặn làm dòng nước bị cuộn xoáy, gây nhiễu tín hiệu; (2) Lắp ngược chiều mũi tên chỉ định khiến lá cản bị bẻ gập, không gạt được chốt; (3) Lắp ở mặt dưới bụng ống (góc 6 giờ) làm cặn phèn, bùn đất lắng đọng gây liệt cơ cấu lò xo. Để khắc phục, bắt buộc phải tuân thủ nguyên tắc khoảng cách thẳng 5D-3D, hướng mũi tên xuôi chiều nước và chỉ gắn ở mặt trên (góc 12 giờ) của đường ống ngang.

Chào anh em thầu thợ và các kỹ sư cơ điện (MEP). Tôi là Phan Phương – Chuyên gia Kỹ thuật tại Vật Tư Gia Hưng.

Trong nghề bảo trì cơ điện, chắc hẳn anh em không ít lần phát điên vì cái cụm Chiller cứ chạy được vài phút lại cúp, hoặc tủ điều khiển bơm PCCC liên tục nháy đèn báo lỗi “Water Flow Loss” (Mất dòng chảy) kèm tiếng còi réo inh ỏi. Đội kỹ thuật chạy rảo rực đi kiểm tra thì hỡi ôi, máy bơm vẫn gầm rú, nước trong ống vẫn căng đét.

Anh em tháo công tắc dòng chảy ra xem, thấy tiếp điểm vẫn ngon, lá cản không gãy. Vậy nguyên nhân do đâu? Đa phần anh em lập tức đổ lỗi cho thiết bị “đồ dỏm”. Nhưng sự thật, từ kinh nghiệm đi xử lý hàng trăm ca sự cố bực mình này, tôi khẳng định 80% nguyên nhân đến từ việc thợ thi công chọn sai vị trí lắp đặt.

Chỉ một vị trí khoét lọt ren sai chỗ, anh em đã vô tình “bóp chết” chức năng của thiết bị. Hôm nay, chúng ta sẽ chỉ mặt đặt tên 3 sai lầm kinh điển nhất về vị trí lắp đặt công tắc dòng chảy và cách khắc phục chuẩn chỉ theo tiêu chuẩn ngành.

3 Sai lầm kinh điển khi chọn vị trí lắp đặt công tắc dòng chảy

Cấu tạo của công tắc dòng chảy lá (Paddle Flow Switch) rất nhạy cảm với động lực học của chất lỏng. Việc chọn vị trí lắp không phải là chỗ nào tiện tay thì khoét lỗ, mà phải dựa trên nguyên lý dòng chảy.

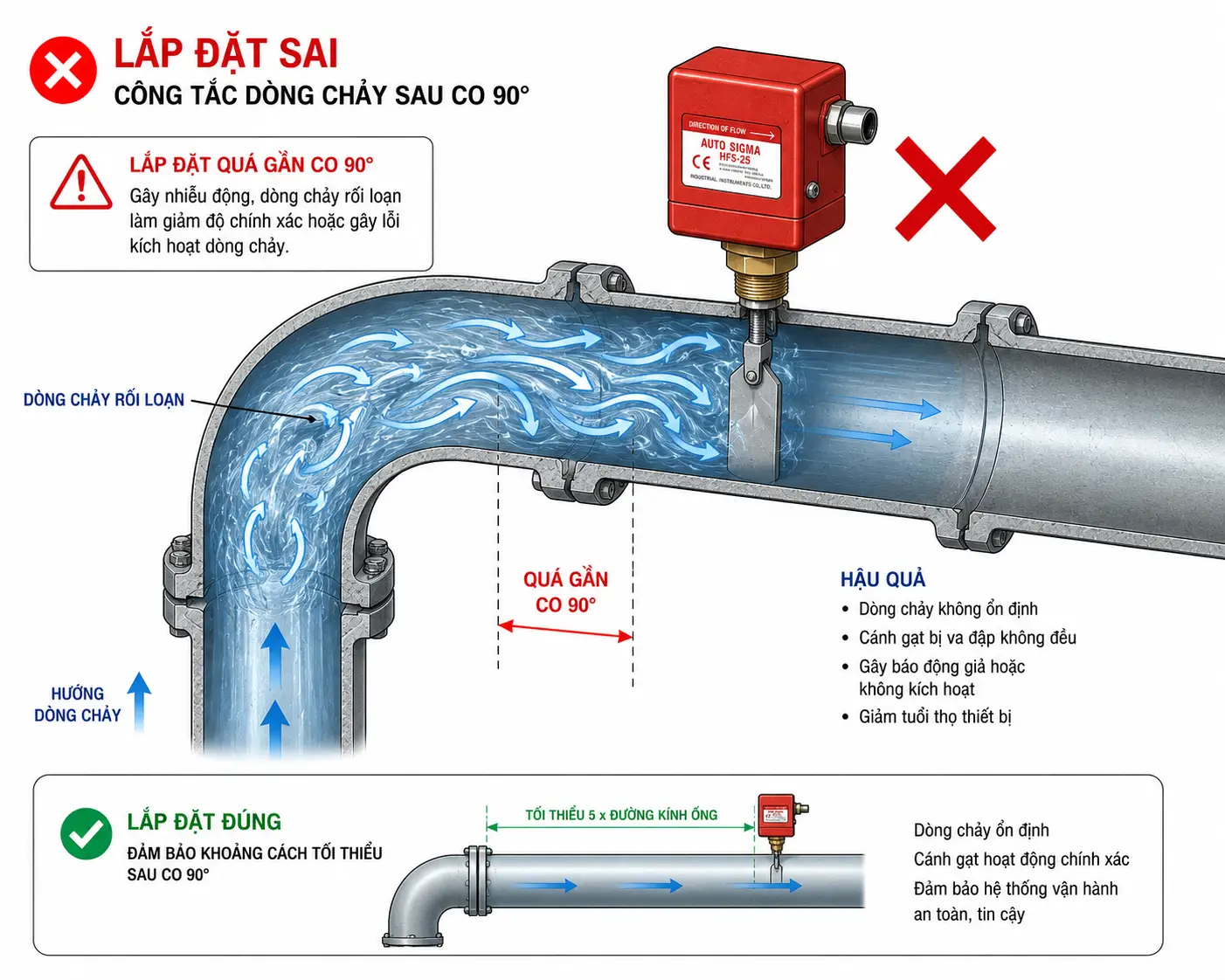

Lỗi 1: Lắp quá gần co góc, chữ T hoặc van chặn

Đây là lỗi phổ biến nhất nhì ở các công trình có không gian phòng máy bơm chật hẹp. Thợ đường ống cắt ghép mặt bích xong, thấy còn dư một khúc ngắn xíu liền tiện tay khoan lỗ gắn rơ le luôn, sát ngay cái van bướm hoặc ngay sau cái co vuông 90 độ.

• Bản chất kỹ thuật: Khi nước di chuyển trong ống thẳng, nó là dòng chảy tầng (laminar flow) rất êm. Nhưng khi đập vào một cái co góc vuông hoặc đi qua khe hở của van bướm, nước sẽ bị xé ra, tạo thành các luồng cuộn xoáy cực mạnh (turbulent flow).
• Hậu quả: Nếu lá cản (paddle) của công tắc nằm đúng vào vùng nước xoáy này, nó sẽ bị các luồng nước đập từ nhiều hướng khác nhau. Lá cờ sẽ rung lắc bần bật sang trái, sang phải liên tục. Lò xo bên trong bị giật liên hồi khiến tiếp điểm điện đóng/ngắt chập chờn (hiện tượng fluttering). Tủ điều khiển nhận được các xung tín hiệu ngắt quãng sẽ ngay lập tức đánh giá hệ thống lỗi và tắt máy nén.

Lỗi 2: Cắm ngược chiều dòng chảy (lỗi bất cẩn)

Nghe có vẻ ngớ ngẩn nhưng lỗi này tôi gặp nhan nhản trên công trường, đặc biệt ở các tổ đội thợ phụ mới vào nghề. Trên hông thân bằng đồng của mọi chiếc công tắc dòng chảy chính hãng (như Autosigma, Danfoss hay Potter) đều có đúc nổi một mũi tên lớn. Mũi tên này quy định bắt buộc hướng nước phải đẩy vào bề mặt của lá cờ.

• Bản chất kỹ thuật: Cơ cấu lò xo đòn bẩy bên trong chỉ được thiết kế để gập theo một chiều duy nhất.
• Hậu quả: Nếu anh em vặn ren ngược làm mũi tên quay ngược lại so với dòng nước, nước sẽ đập vào mặt lưng của lá cản. Lúc này, chốt đòn bẩy không thể gạt được vi mạch điện bên trong. Lực nước quá mạnh sẽ bẻ quặt lá kim loại ra phía sau, làm cong vẹo, thậm chí bứt gãy lá cờ trôi thẳng vào trong guồng bơm. Thiết bị coi như “chết lâm sàng”, nước có chảy ngập lụt nó cũng không báo tín hiệu.

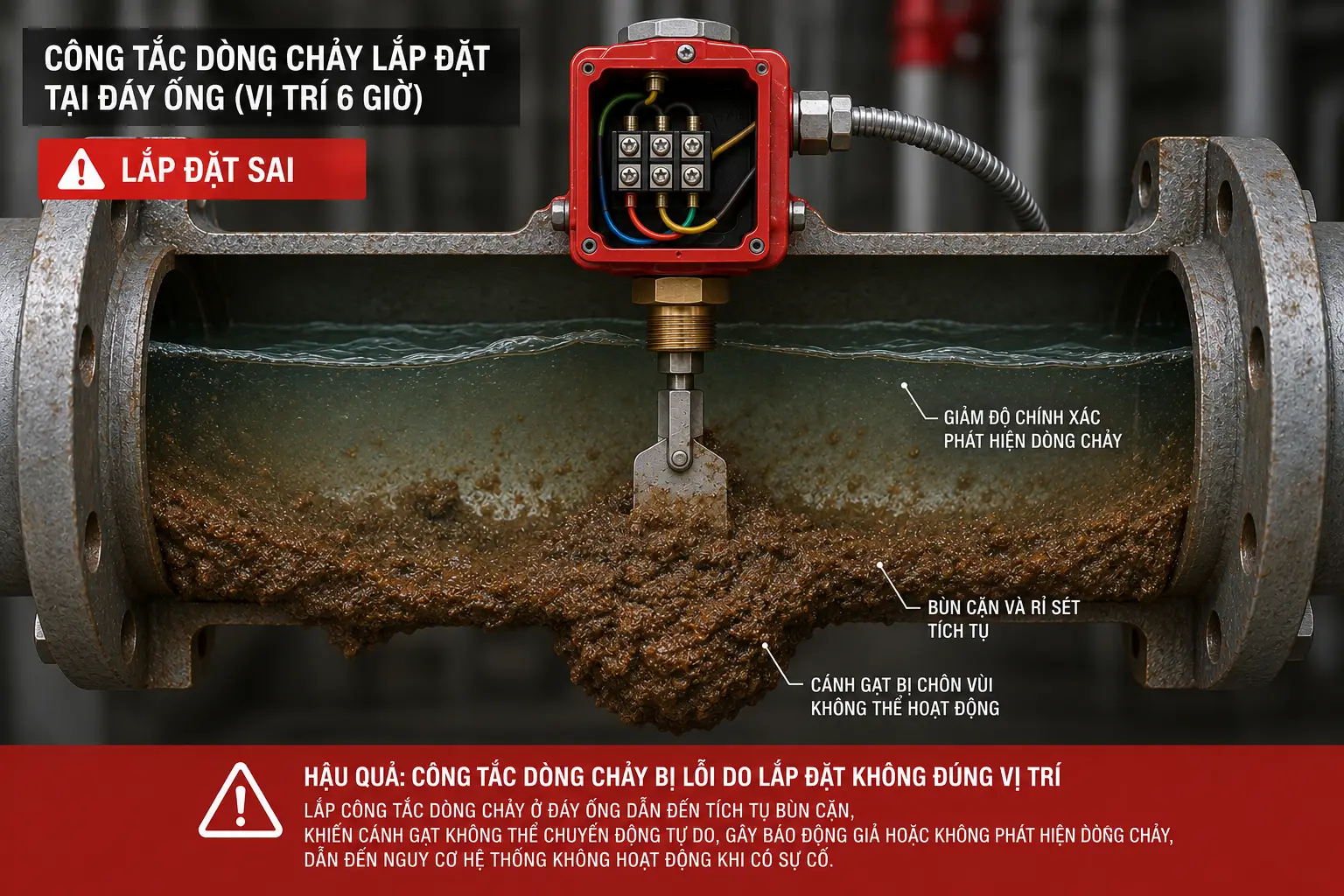

Lỗi 3: Gắn ở mặt dưới bụng ống (góc 6 giờ)

Đây là lỗi cực kỳ nguy hiểm, thường gặp ở những đường ống đi sát trần bê tông. Do thợ lười không muốn phải luồn tay lên mặt trên để vặn ốc, họ chọn cách khoét lỗ ở ngay dưới bụng ống (mặt đáy) cho tiện thao tác đấu dây điện.

• Bản chất kỹ thuật: Trọng lực của trái đất luôn kéo mọi vật chất nặng xuống dưới đáy. Nước công nghiệp, nước PCCC hay nước sinh hoạt đều mang theo mạt sắt, cặn vôi, rỉ sét và bùn đất lơ lửng.

• Hậu quả: Tất cả lượng cặn phèn này sẽ từ từ lắng xuống bụng ống. Do công tắc nằm ở dưới đáy, phần cuống cao su và khe hở cơ khí của cần gạt sẽ trở thành “hố rác” hứng trọn lượng bùn đất này. Chỉ sau vài tháng vận hành, bùn đất đóng đặc lại làm kẹt cứng cơ cấu lò xo. Thiết bị sẽ bị liệt hoàn toàn ở một trạng thái (luôn đóng hoặc luôn mở), phế bỏ toàn bộ chức năng bảo vệ hệ thống.

Hướng dẫn chọn vị trí lắp đặt công tắc dòng chảy chuẩn kỹ thuật

Để triệt tiêu hoàn toàn các lỗi báo giả và đảm bảo thiết bị sống thọ cùng công trình, anh em kỹ thuật cần tuân thủ bảng nguyên tắc vàng sau đây khi chọn vị trí khoan lỗ cắt ren:

1. Tuân thủ quy tắc khoảng cách 5d-3d

Luôn chọn một đoạn ống thẳng, nhẵn để gắn thiết bị.

• Tính từ bất kỳ vật cản nào (co, tê, van bướm, y lọc) ở phía trước dòng nước, khoảng cách đến rơ le phải dài tối thiểu bằng 5 lần đường kính của đường ống (5D).
• Tính từ rơ le đến vật cản tiếp theo ở phía sau, đoạn ống thẳng phải dài tối thiểu bằng 3 lần đường kính ống (3D).
• (Ví dụ: Anh em lắp trên ống phi 114 (DN100). Đoạn thẳng phía trước phải dài ít nhất 500mm, đoạn phía sau dài ít nhất 300mm. Ở vùng này, dòng nước đã ổn định thành dòng chảy tầng, lá cản sẽ nhận lực êm ái, đóng mạch dứt khoát).

2. Định hướng mặt ống (góc 12 giờ)

• Với đường ống nằm ngang: Vị trí tuyệt vời nhất là cắm trực diện từ trên lưng ống xuống đáy (Góc 12 giờ theo mặt đồng hồ). Nếu không gian phía trên vướng trần bê tông, anh em có thể cho phép gắn xéo sang bên hông nhưng góc lệch không được quá 45 độ so với phương thẳng đứng. Tuyệt đối không gắn ở nửa dưới của đường ống.

• Với đường ống thẳng đứng: Chỉ được phép lắp đặt nếu đường ống đó có hướng nước đẩy từ dưới lên trên. Không gắn công tắc dòng chảy ở đường ống nước đổ từ trên xuống, vì trọng lực sẽ kéo rũ lá cản xuống, gây ra lỗi thông mạch giả ngay cả khi bơm đã ngừng chạy.

3. Chiều mũi tên luôn “thuận nước đẩy thuyền”

Sau khi quấn băng keo non (teflon), thao tác vặn ren cuối cùng anh em phải ngắm sao cho chiều mũi tên đúc nổi trên thân đồng song song tuyệt đối với trục đường ống và thuận theo chiều nước chảy. Không được để mũi tên nằm chéo, lá cản đón nước lệch góc sẽ làm giảm độ nhạy của vi mạch điện.

Hậu quả khôn lường khi phớt lờ tiêu chuẩn lắp đặt

Đừng bao giờ tặc lưỡi cho qua bước chọn vị trí. Sự cẩu thả trong thi công sẽ dẫn đến những thảm họa kỹ thuật khiến chủ đầu tư phải trả giá bằng rất nhiều tiền:

• Vỡ bình bốc hơi Chiller: Nếu rơ le lắp sai vị trí, bị kẹt cặn bẩn và không báo mất nước, máy nén Chiller vẫn chạy. Nước đọng trong bình bốc hơi lập tức bị làm lạnh xuống dưới 0 độ C, đóng băng và xé nát toàn bộ hệ thống ống đồng, nước tràn vào máy nén. Thiệt hại lên đến hàng trăm triệu.

• Cháy hệ thống máy bơm: Bơm cấp nước chạy khan do mất áp lực từ đầu nguồn, nhưng công tắc dòng chảy báo lỗi ảo (vẫn báo có nước). Phớt bơm bị cọ xát không có nước tản nhiệt sẽ cháy khét lẹt, gây nổ động cơ.

Tư vấn chuyên môn từ vật tư gia hưng

Việc thiết bị báo lỗi liên tục không hẳn do bạn mua phải đồ dở, mà 80% nằm ở kỹ năng và sự am hiểu cơ lưu chất của người thợ thi công. Tuy nhiên, nếu anh em đã dời vị trí đúng chuẩn 5D-3D, chỉnh đúng góc mà thiết bị vẫn “nhấp nháy” thì lúc này, hãy xem xét lại chất lượng cụm tiếp điểm của bản thân rơ le.

Nhiều loại rơ le giá siêu rẻ trôi nổi trên thị trường sử dụng lò xo đàn hồi rất kém, lá kim loại mỏng manh và cụm tiếp điểm (microswitch) bị move điện chỉ sau vài chục lần đóng cắt.

Tại Vật Tư Gia Hưng, với uy tín nhiều năm là đối tác của các nhà thầu cơ điện lớn, chúng tôi cam kết mang đến những thiết bị bảo vệ “nồi đồng cối đá” nhất:

• Các dòng rơ le lưu lượng xuất xứ từ Hàn Quốc (Autosigma), Nhật Bản, Châu Âu (Danfoss) hoặc các dòng chuyên PCCC có kiểm định như Potter (Mỹ), System Sensor.

• 100% hàng xuất kho đều có đầy đủ chứng từ CO/CQ minh bạch, hộp phụ kiện nguyên seal kèm bộ lá cản đủ kích cỡ.

• Quan trọng nhất: Chúng tôi không chỉ bán vật tư, đội ngũ kỹ thuật của Gia Hưng luôn sẵn sàng bóc tách bản vẽ, rà soát sơ đồ lắp đặt và tư vấn ngay từ đầu để anh em thi công không vướng phải những lỗi sai kinh điển.
