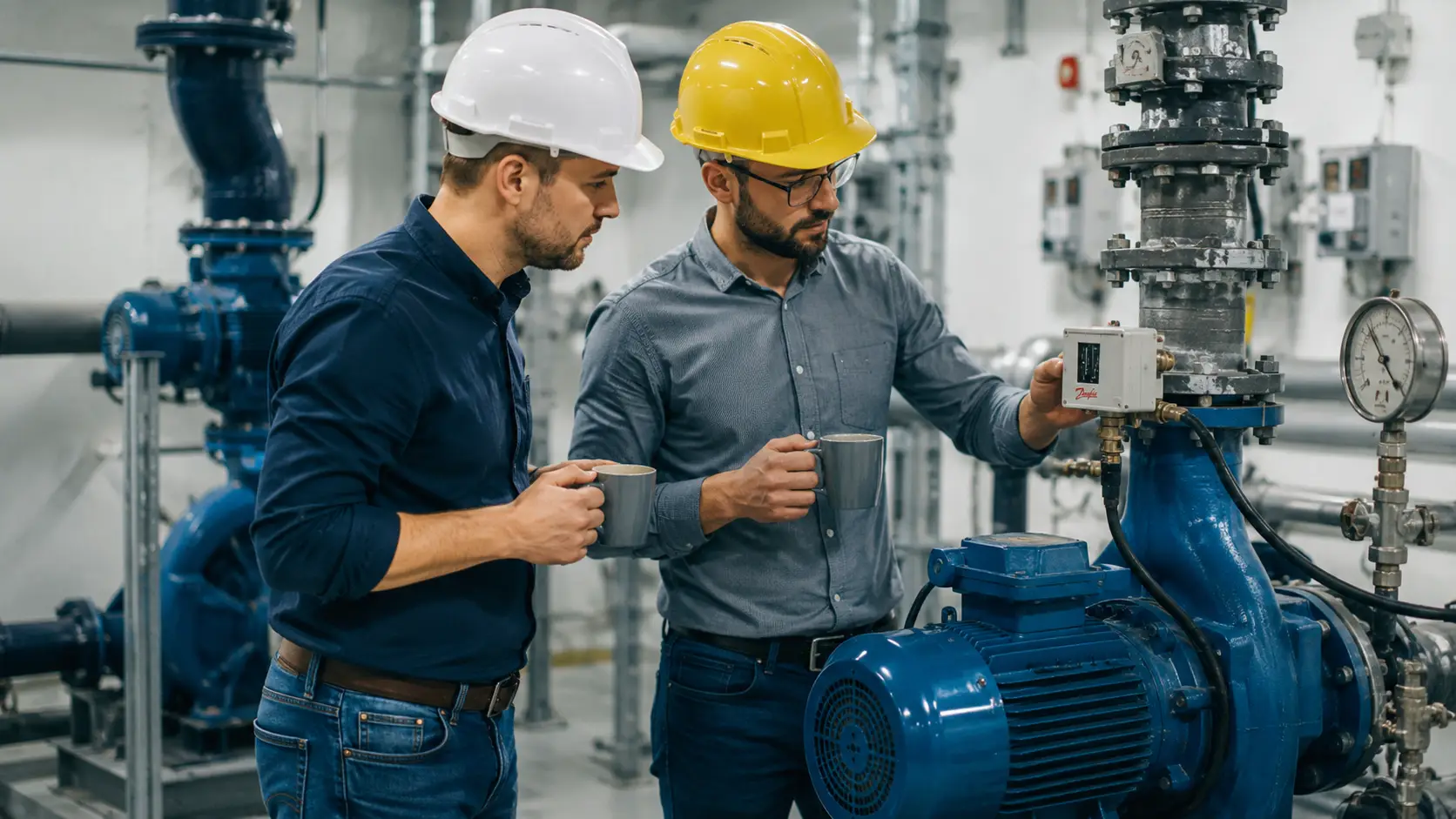

Hysteresis (Diff) trong công tắc áp suất là gì? Tại sao quan trọng?

Trong quá trình thiết kế, lắp đặt và vận hành hệ thống máy bơm nước hoặc máy nén khí, việc đảm bảo thiết bị hoạt động ổn định, êm ái và có tuổi thọ cao là ưu tiên hàng đầu của mọi nhà quản lý dự án và kỹ thuật viên. Đa phần các sự cố như máy bơm đóng ngắt liên tục, tủ điện phát tiếng kêu bất thường hoặc chập cháy động cơ đều bắt nguồn từ việc cài đặt sai một thông số kỹ thuật cốt lõi: Hysteresis (hay còn gọi là chỉ số Diff).

Bài viết dưới đây Vật Tư Gia Hưng sẽ phân tích chuyên sâu về khái niệm Hysteresis, cách tính toán độ trễ áp suất chính xác và những tiêu chuẩn hiệu chỉnh mới nhất, giúp tối ưu hóa hiệu suất cho cả hệ thống dân dụng lẫn công nghiệp.

Định Nghĩa Chuyên Sâu: Hysteresis (Diff) Thực Chất Là Gì?

Trong lĩnh vực tự động hóa và điều khiển học, Hysteresis (bắt nguồn từ tiếng Hy Lạp, mang ý nghĩa là “sự chậm trễ” hay “độ trễ”) là hiện tượng đầu ra của một hệ thống không chỉ phụ thuộc vào giá trị đầu vào hiện tại, mà còn phụ thuộc vào lịch sử của các giá trị đầu vào trước đó.

Ứng dụng trực tiếp vào cấu tạo của một chiếc công tắc áp suất (Pressure Switch), Hysteresis chính là độ chênh lệch giữa áp suất kích hoạt ngắt (Cut-out) và áp suất kích hoạt đóng (Cut-in).

Trên bảng thông số kỹ thuật của các thương hiệu hàng đầu thế giới như Danfoss, Saginomiya, hoặc Autosigma, thông số độ trễ này thường được nhà sản xuất ký hiệu rõ ràng bằng chữ DIFF (viết tắt của từ Differential). Chỉ số này đóng vai trò như một “vùng đệm an toàn” (deadband), ngăn chặn tình trạng rơ le phản ứng thái quá trước những thay đổi áp suất rất nhỏ trong đường ống.

Phân tích cơ chế cơ học bên trong

Về mặt cấu tạo vật lý, một công tắc áp suất cơ học truyền thống hoạt động dựa trên sự đối trọng giữa áp lực của môi chất (nước, khí, dầu) và lực căng của hệ thống lò xo bên trong thiết bị:

• Lò xo chính (Main spring): Đảm nhiệm vai trò điều chỉnh dải áp suất hoạt động tổng thể (Range). Người vận hành sẽ căn chỉnh lò xo này để thiết lập ngưỡng áp suất tối đa mà tại đó hệ thống sẽ ngắt điện (Cut-out).

• Lò xo phụ (Diff spring): Đây chính là bộ phận kiểm soát Hysteresis. Lò xo phụ tạo ra lực cản cơ học bổ sung, thiết lập một khoảng trễ bắt buộc trước khi cơ cấu tiếp điểm điện được phép lật ngược trạng thái để cấp điện trở lại (Cut-in).

Ví Dụ Tính Toán Thực Tế Cách Xác Định Chỉ Số Diff

Để làm rõ phương pháp thiết lập thông số này trên thực tế, hãy xem xét một kịch bản vận hành phổ biến: Hệ thống bơm tăng áp cấp nước sinh hoạt cho một tòa nhà cao tầng hoặc nhà máy sản xuất.

Yêu cầu kỹ thuật đặt ra: Hệ thống cần duy trì áp lực đường ống ổn định, không để áp suất vượt quá ngưỡng nguy hiểm, đồng thời không để áp suất tụt quá thấp ảnh hưởng đến người sử dụng. Kỹ thuật viên tiến hành cài đặt như sau:

• Ngưỡng ngắt bơm (Cut-out): Cài đặt ở mức 5 bar (tương đương khoảng 5 kg/cm2). Khi áp lực trong đường ống đạt đến giới hạn 5 bar, rơ le sẽ ngắt mạch điện, máy bơm ngừng hoạt động.

• Ngưỡng gọi bơm (Cut-in): Thiết lập ở mức 3 bar. Điều này có nghĩa là khi van nước được mở, áp suất trong ống giảm dần. Khi mức áp suất giảm xuống chạm mốc 3 bar, công tắc áp suất sẽ đóng mạch trở lại, khởi động máy bơm để bù đắp áp lực.

Công thức toán học để tính toán chỉ số Diff được thể hiện rất đơn giản:

Diff = Áp suất ngắt (Cut-out) – Áp suất đóng (Cut-in)

Thay các giá trị thực tế vào công thức, ta có:

Diff = 5 bar – 3 bar = 2 bar

Phân tích kết quả: Con số 2 bar chính là độ trễ (Hysteresis) của hệ thống. Nó cho phép áp suất đường ống dao động tự do trong khoảng từ 3 bar đến 5 bar mà không kích hoạt động cơ máy bơm. Lượng nước được tiêu thụ trong suốt quãng sụt áp 2 bar này sẽ được cung cấp bởi phần thể tích nước dự trữ bên trong bình tích áp (Accumulator tank), giúp máy bơm có thời gian tản nhiệt và nghỉ ngơi.

Tại Sao Diff Lại Đóng Vai Trò Quyết Định Tuổi Thọ Hệ Thống?

Việc bỏ qua hoặc cài đặt sai lệch chỉ số Hysteresis là một trong những nguyên nhân hàng đầu dẫn đến sự cố hỏng hóc dây chuyền. Dưới đây là 3 lý do giải thích vì sao Hysteresis lại mang tính chất quyết định:

Ngăn chặn hiện tượng “Hunting”

Nếu chỉ số Diff được cài đặt ở mức quá hẹp (ví dụ: chỉ 0.2 bar), hệ thống sẽ rơi vào trạng thái cực kỳ nhạy cảm. Máy bơm vừa đẩy áp lực lên 5 bar và ngắt, nhưng chỉ cần một sự sụt giảm áp suất rất nhỏ (xuống 4.8 bar) do rò rỉ nhẹ hoặc do một vòi nước mở chớp nhoáng, máy bơm ngay lập tức khởi động lại.

Quá trình bật/tắt diễn ra liên tục với tần suất dày đặc này được giới kỹ thuật gọi là hiện tượng “Hunting”. Không một hệ thống cơ điện nào được thiết kế để chịu đựng chu kỳ khởi động liên tục như vậy trong thời gian dài.

Bảo vệ động cơ khỏi Dòng Khởi Động

Đặc tính vật lý của động cơ điện (motor) là dòng điện tại thời điểm khởi động ban đầu (Inrush Current) luôn cao gấp 3 đến 7 lần so với dòng điện định mức khi vận hành ổn định.

Nếu thông số Diff quá nhỏ khiến động cơ bật/tắt liên tục, nhiệt lượng sinh ra từ các xung dòng điện khổng lồ này sẽ không kịp tản ra môi trường. Hậu quả tất yếu là lớp vecni cách điện của cuộn dây stator bị phá hủy, dẫn đến chập cháy động cơ. Đồng thời, hệ thống tiếp điểm của Contactor hoặc Relay trong tủ điện điều khiển cũng sẽ nhanh chóng bị đánh lửa, hao mòn và dính tiếp điểm.

Giảm thiểu xung lực “Búa nước”

Mỗi chu kỳ khởi động hoặc dừng đột ngột của máy bơm đều tạo ra sự thay đổi vận tốc dòng chảy rất lớn. Dòng nước mang động năng lớn khi va đập vào thành ống, khúc cua hay van khóa đóng kín sẽ tạo ra hiện tượng búa nước.

Bằng cách cài đặt Hysteresis đủ rộng kết hợp với việc trang bị bình tích áp đúng tiêu chuẩn, hệ thống sẽ có không gian để hấp thụ và triệt tiêu các sóng xung kích này, ngăn chặn nguy cơ vỡ ống nước hoặc bung hỏng các khớp nối cơ khí.

Bảng Tiêu Chuẩn Cài Đặt Hysteresis (Diff) Ứng Dụng Thực Tế

Để quá trình thiết kế và vận hành đạt hiệu quả cao nhất, đồng thời đáp ứng các tiêu chuẩn kỹ thuật khắt khe hiện hành, dưới đây là bảng tổng hợp các khuyến nghị cài đặt độ trễ Diff áp dụng cho nhiều hệ thống khác nhau:

(Lưu ý: Các thông số trên mang tính chất tham khảo tiêu chuẩn. Quá trình cài đặt thực tế cần được điều chỉnh linh hoạt dựa trên công suất cụ thể của máy bơm và tổng thể tích mạng lưới đường ống).

Những Lưu Ý Kỹ Thuật Chuyên Sâu Khi Hiệu Chỉnh Thông Số Diff

Trong quá trình bảo trì và hiệu chuẩn thiết bị, có một số yếu tố mang tính quy luật mà người thao tác cần đặc biệt chú ý để tránh gây ra lỗi hệ thống:

Mối liên hệ không thể tách rời với Bình Tích Áp

Nhiều trường hợp ghi nhận việc dù đã mở rộng thông số Diff trên công tắc áp suất lên mức 2 bar, nhưng máy bơm vẫn đóng ngắt liên tục. Nguyên nhân cốt lõi thường nằm ở bình tích áp: màng cao su bị rách hoặc lượng khí nén bên trong đã bị rò rỉ cạn kiệt. Hysteresis của rơ le chỉ phát huy được tác dụng thực tế khi bình tích áp hoạt động hoàn hảo. Quy tắc kỹ thuật bắt buộc: Áp suất khí nạp sẵn (Pre-charge pressure) của bình tích áp khi hệ thống không có nước luôn phải thấp hơn ngưỡng áp suất gọi bơm (Cut-in) từ 10% đến 15%. Ví dụ: Nếu ngưỡng Cut-in được cài đặt là 3 bar, áp suất khí nén bơm vào bình tích áp phải được duy trì ở mức khoảng 2.6 – 2.7 bar.

Sự xê dịch dải áp (Range) khi tác động vào lò xo Diff

Đặc điểm cấu tạo của các dòng rơ le cơ học là các cơ cấu lò xo không hoàn toàn độc lập tuyệt đối. Khi vặn vít điều chỉnh lò xo Diff nhằm thay đổi độ trễ, tác động cơ học này có thể làm dịch chuyển nhẹ ngưỡng giới hạn ngắt (Cut-out) đã được cài đặt trước đó ở lò xo chính. Do vậy, quy trình tinh chỉnh chuẩn xác luôn tuân theo các bước sau:

1. Điều chỉnh vít lớn (Main spring) để xác lập chính xác ngưỡng áp suất ngắt tối đa (Cut-out).

2. Điều chỉnh vít nhỏ (Diff spring) để thiết lập độ trễ, từ đó suy ra ngưỡng áp suất đóng (Cut-in).

3. Vận hành xả thử nước để hệ thống chạy chu trình tự động ít nhất 3 lần, kết hợp quan sát đồng hồ đo áp lực (Pressure gauge) để tinh chỉnh lại sai số cuối cùng.

Nâng cấp công nghệ: Chuyển đổi sang Công Tắc Áp Suất Điện Tử

Đối với các dự án đòi hỏi độ chính xác tuyệt đối như dây chuyền sản xuất dược phẩm, công nghiệp thực phẩm (F&B) hay hệ thống vi mạch, độ sai số cơ học theo thời gian của rơ le truyền thống là một nhược điểm. Xu hướng kỹ thuật hiện nay đang ưu tiên sử dụng rơ le áp suất điện tử (Digital Pressure Switch). Việc cài đặt Hysteresis trên thiết bị điện tử không còn phụ thuộc vào lực nén của lò xo mà được vi xử lý hóa thông qua các phím bấm điện tử. Thiết bị cho phép tinh chỉnh độ trễ chính xác đến 0.01 bar, khắc phục triệt để tình trạng trôi điểm áp suất và hoàn toàn không phát ra tiếng ồn cơ học khi tiếp điểm đóng ngắt.

Xem thêm: Diff và Range trong công tắc áp suất

Tổng Kết & Giải Pháp Vật Tư Chuyên Nghiệp

Tóm lại, Hysteresis (Diff) không đơn thuần là một thông số phụ, mà là chỉ số then chốt quyết định sự ổn định và an toàn của toàn bộ hệ thống áp lực. Việc hiểu rõ bản chất cơ học, tính toán chuẩn xác bài toán khoảng trễ và cài đặt đồng bộ với bình tích áp sẽ giúp hệ thống vận hành trơn tru, kéo dài tuổi thọ động cơ và tối ưu hóa chi phí điện năng lẫn chi phí bảo trì.

Tại Vật Tư Gia Hưng, chúng tôi thấu hiểu sâu sắc những bài toán kỹ thuật khắt khe nhất của các dự án. Với vai trò là nhà cung cấp giải pháp thiết bị điện nước công nghiệp và dân dụng uy tín, chúng tôi cam kết mang đến những sản phẩm đạt tiêu chuẩn chất lượng cao nhất cùng sự tư vấn chuyên môn tận tâm.

Để đảm bảo hệ thống luôn vận hành tối ưu, quý độc giả và các nhà quản lý dự án có thể tham khảo thêm các thông tin hữu ích dưới đây:

• 👉 Lựa chọn thiết bị phù hợp tại danh mục Công tắc áp suất với đa dạng chủng loại từ rơ le cơ học đến cảm biến điện tử tiên tiến.

• 👉 Tham khảo tài liệu kỹ thuật: Cách kiểm tra công tắc áp suất chi tiết

Hy vọng bài viết đã cung cấp những kiến thức chuyên sâu và giải pháp thực tiễn nhất để ứng dụng vào công việc thiết kế và vận hành hệ thống. Đảm bảo cài đặt đúng kỹ thuật ngay từ đầu chính là khoản đầu tư thông minh nhất cho độ bền của thiết bị.
