Top 5 công tắc áp suất gió HVAC chuẩn kỹ thuật

Chào các anh em kỹ sư cơ điện (MEP), các nhà thầu thi công phòng sạch và quản lý vận hành tòa nhà. Trong hệ thống thông gió và điều hòa không khí trung tâm (HVAC), nếu máy nén là trái tim thì hệ thống luồng gió chính là dòng máu. Và để kiểm soát “dòng máu” đó đi đúng hướng, đủ lưu lượng và đạt chuẩn sạch, chúng ta không thể thiếu một thiết bị giám sát nhỏ gọn nhưng mang trọng trách khổng lồ: Công tắc áp suất gió (hay rơ le chênh áp gió – Differential Air Pressure Switch).

Là một kỹ sư đi lên từ những ngày lăn lộn tại công trường, nghiệm thu từ các tủ AHU (Air Handling Unit) cho đến các phòng mổ bệnh viện đạt chuẩn phòng sạch, tôi hiểu nỗi khổ của anh em khi hệ thống báo lỗi giả, quạt tăng áp cầu thang không chạy khi test PCCC, hay màng lọc HEPA thủng mà hệ thống BMS vẫn im lìm. Đa phần nguyên nhân đến từ việc chọn sai hoặc sử dụng công tắc áp suất gió kém chất lượng.

Hôm nay, với kinh nghiệm thực chiến từ Vật Tư Gia Hưng, tôi sẽ cùng anh em mổ xẻ bài toán này, phân tích sâu về kỹ thuật và đánh giá top 5 dòng công tắc áp suất gió đáng đầu tư nhất cho dự án của bạn trong năm 2026.

Vì sao hệ thống HVAC thường xuyên báo lỗi màng lọc hoặc sụt áp luồng gió?

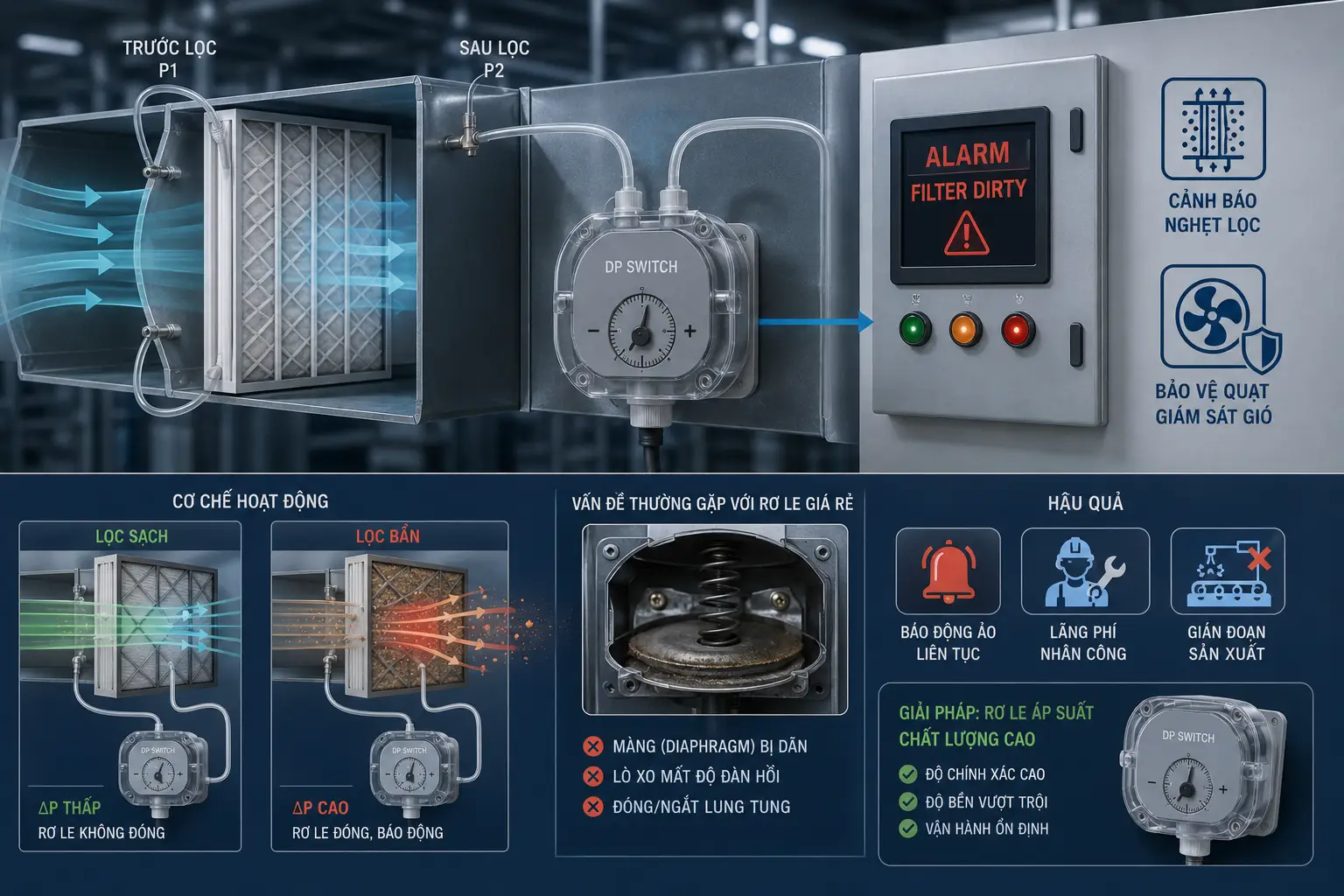

Trong các hệ thống tủ cấp gió tươi (PAU), thiết bị xử lý không khí (AHU) hay quạt hút khói hành lang, công tắc áp suất gió làm nhiệm vụ đo sự chênh lệch áp suất (Delta P) giữa hai điểm. Hai ứng dụng kinh điển nhất là:

1. Cảnh báo nghẹt màng lọc: Một đầu cắm trước lọc, một đầu cắm sau lọc. Khi bụi bám đầy, áp suất tĩnh trước lọc tăng, luồng gió qua lọc yếu đi. Chênh lệch áp suất đạt ngưỡng (setpoint), rơ le sẽ đóng tiếp điểm báo về tủ điều khiển để thợ bảo trì đi thay lọc.

2. Bảo vệ quạt/Giám sát dòng chảy: Giám sát xem quạt gió có thực sự đang tạo ra luồng khí hay không (tránh trường hợp đứt dây curoa, động cơ chạy nhưng cánh quạt không quay).

Nỗi đau của người vận hành: Khi dùng các loại rơ le rẻ tiền, màng cảm biến (diaphragm) bên trong bị dãn sau vài tháng. Lò xo đàn hồi mất độ chuẩn xác, khiến rơ le đóng ngắt lung tung. Điều này làm hệ thống BMS liên tục nhảy chuông báo động ảo, làm lãng phí nhân công kiểm tra và thậm chí gây đình trệ dây chuyền sản xuất ở các nhà máy điện tử, dược phẩm.

Top 5 công tắc áp suất gió (vi sai) đáng đầu tư nhất hiện nay

Để giải quyết triệt để bài toán ổn định và độ nhạy, dưới đây là 5 cái tên đã được bảo chứng qua hàng ngàn công trình lớn nhỏ tại Việt Nam mà Vật Tư Gia Hưng đang phân phối.

Dòng Dwyer series ADPS (Mỹ)

Nhắc đến đo lường chênh áp không khí, Dwyer là tượng đài. Dòng ADPS (Adjustable Differential Pressure Switch) của họ là lựa chọn số 1 cho các dự án phòng sạch Class 100 đến Class 100.000.

• Vật liệu màng siêu nhạy: Màng cảm biến làm bằng vật liệu Silicone dạng định hình (Silicone on Nylon), cho phép đo được sự chênh lệch áp suất cực nhỏ, dải đo thường từ 20 Pa đến 500 Pa hoặc lên đến 4000 Pa tùy model.

• Thiết kế núm vặn kép: Thang chia vạch (scale) rõ ràng, giúp kỹ sư cài đặt điểm setpoint trực tiếp bằng tay mà không cần dùng đến áp kế đồng hồ bên ngoài để rà.

• Ứng dụng thực tế: Lý tưởng nhất để gắn cảnh báo nghẹt lọc sơ cấp, lọc tinh (Bag filter) và lọc HEPA trong bệnh viện, nhà máy sản xuất bán dẫn.

Công tắc áp suất gió Danfoss (Ấn Độ)

Danfoss không chỉ mạnh về ngành nước mà mảng khí/gió của họ cũng rất đáng gờm. Dù không đa dạng model như Dwyer, nhưng các sản phẩm của Danfoss được gọi là Nồi đồng cối đá.

• Cấu tạo vỏ siêu cứng: Vỏ nhựa polycarbonate chịu nhiệt, chống va đập cực tốt. Các lỗ bắt vít được bọc ron cao su chống rung từ thân máy AHU truyền sang.

• Hệ thống tiếp điểm SPDT lớn: Cho phép đóng cắt dòng điện lớn hơn một chút so với các hãng khác, rất hữu ích khi đấu nối vào các mạch Relay trung gian cũ.

• Ứng dụng: Dùng trong môi trường công nghiệp nặng, nhà máy dệt may, xưởng gỗ nơi có nhiều rung động cơ khí và bụi thô.

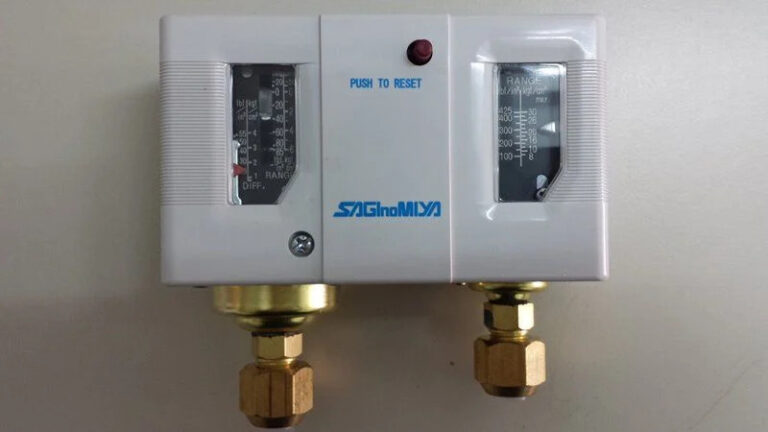

Rơ le chênh áp gió Saginomiya (Nhật Bản)

Nếu chủ đầu tư ép ngân sách nhưng anh em thầu vẫn muốn một sản phẩm G7 chất lượng để yên tâm nghiệm thu, Saginomiya là lựa chọn cân bằng tuyệt vời.

• Hiệu suất thực dụng: Không có thiết kế quá bóng bẩy, thang đo cũng nhỏ gọn hơn, nhưng độ nhạy và thời gian đáp ứng (response time) của Saginomiya rất nhanh.

• Dễ dàng thay thế bảo trì: Các chân cắm điện dạng gài (Spade terminals) kích thước chuẩn, dễ dàng bấm cos và tháo lắp rút dây nhanh chóng.

• Ứng dụng: Rất phù hợp cho các dự án chung cư thương mại, trung tâm mua sắm, siêu thị.

Rơ le chênh áp Huba Control 604 (Thụy Sĩ)

Nếu dự án của anh em yêu cầu tính cơ động, kích thước nhỏ gọn nhưng độ bền cơ học phải cực cao, thì Huba Control 604 là chân ái.

• Cơ chế lắp ráp “Snap-on”: Huba 604 thiết kế giá đỡ cực kỳ thông minh. Thợ thi công chỉ cần bắn vít giá đỡ vào vách vỏ AHU, sau đó cài mặt rơ le vào bằng một tiếng “tạch” nhẹ nhàng. Cực kỳ tiết kiệm thời gian thi công.

• Tiếp điểm mạ vàng (Tùy chọn): Ở một số model cao cấp dùng cho dòng điện tín hiệu cực thấp (DDC controllers), Huba trang bị tiếp điểm mạ vàng để chống oxy hóa tuyệt đối trong môi trường không khí ẩm ướt, đảm bảo tín hiệu truyền về bộ điều khiển trung tâm không bị suy hao.

• Ứng dụng: Thường thấy đi kèm đồng bộ trong các tổ máy Chiller, AHU của Trane, Daikin.

Công tắc chênh áp Siemens QBM81 (Đức)

Trong kỷ nguyên của các tòa nhà thông minh, Siemens luôn là cái tên đảm bảo sự tương thích hoàn hảo. Dòng QBM81 được thiết kế đặc thù để giao tiếp mượt mà với các bộ điều khiển DDC của hệ thống quản lý tòa nhà (BMS).

• Chống nhiễu luồng gió (Damping): Không khí trong ống gió không bao giờ chảy phẳng lặng mà luôn có các nhiễu động (turbulences). Siemens tích hợp cơ chế chống nhiễu tại các đầu nối ống pitot, giúp màng cao su không bị rung lắc liên tục, tránh hiện tượng rơ le “nhấp nháy” (báo lỗi chập chờn).

• Độ hoàn thiện vỏ hộp IP54: Chống bụi và chống tia nước bắn, thích hợp lắp đặt ở các khu vực tầng mái (rooftop) hoặc trục kỹ thuật hở.

• Ứng dụng: Gắn cho quạt tăng áp buồng thang bộ, quạt thông gió tầng hầm (Jet fan) để giám sát trạng thái chạy thực tế của quạt.

Bảng so sánh chi tiết thông số 5 hãng công tắc áp suất gió

Để anh em dễ dàng đưa vào bảng đệ trình vật tư (Material Submittal), Vật Tư Gia Hưng tổng hợp các thông số cốt lõi dưới đây (lưu ý: số liệu có thể dao động tùy theo từng model cụ thể của hãng).

Kinh nghiệm “thực chiến” khi lắp rơ le áp suất gió từ Vật Tư Gia Hưng

Anh em có mua đồ xịn đến mấy mà thi công sai kỹ thuật thì hệ thống cũng báo lỗi như thường. Bỏ túi ngay 3 lưu ý xương máu này:

1. Luôn gắn theo phương thẳng đứng: Màng cao su bên trong rất mỏng và nhẹ. Lực hấp dẫn của trái đất có thể làm màng bị xệ xuống nếu bạn gắn rơ le nằm ngang hoặc lộn ngược, gây ra sai số đo đạc từ 10 – 15 Pa. Khuyến cáo của tất cả các hãng là gắn theo chiều dọc, hai đầu ống nhựa cắm hướng xuống đất.

2. Đừng cắm ngược ống Pitot: Trên rơ le luôn có 2 cổng: P1 (+) là Áp suất cao, P2 (-) là Áp suất thấp.

   • Giám sát quạt: Cắm ống P1 (+) vào ngay đầu đẩy của quạt, cổng P2 (-) thả tự do ngoài không khí.

   • Giám sát màng lọc: Cắm ống P1 (+) vào không gian trước màng lọc (nơi khí bị cản lại sinh ra áp lực cao), cắm P2 (-) vào không gian sau màng lọc.

3. Cắt vát ống nhựa silicon: Khi nhét ống nhựa đo áp vào trong thành vỏ AHU hoặc ống gió tôn mạ kẽm, hãy cắt vát mép ống một góc 45 độ, và xoay mặt cắt hướng trực diện vào chiều gió thổi tới. Điều này giúp lấy được áp suất động chính xác nhất. Đảm bảo ống không bị gập khúc (kink) trên đường đi từ điểm đo về rơ le.

Lời kết và địa chỉ mua vật tư ngành thông gió chính hãng

Một chiếc rơ le báo giả có thể khiến toàn bộ dây chuyền phải dừng lại để đội ngũ bảo trì kiểm tra. Đầu tư vào một chiếc công tắc áp suất gió chất lượng từ các thương hiệu như Dwyer, Huba Control hay Siemens không phải là chi phí, mà là một hợp đồng bảo hiểm trọn đời cho sự ổn định của hệ thống luồng gió.

Với nhiều năm kinh nghiệm cung ứng vật tư cơ điện, Vật Tư Gia Hưng cam kết mang đến cho anh em thầu thợ, chủ đầu tư những thiết bị ngành thông gió chuẩn G7, đầy đủ giấy tờ CO/CQ để trình duyệt dự án dễ dàng. Không chỉ bán hàng, đội ngũ kỹ sư của Gia Hưng luôn đồng hành để hướng dẫn anh em chọn đúng dải đo, tính toán điểm cut-in/cut-out và xử lý mọi sự cố nhiễu tín hiệu trên công trường.
